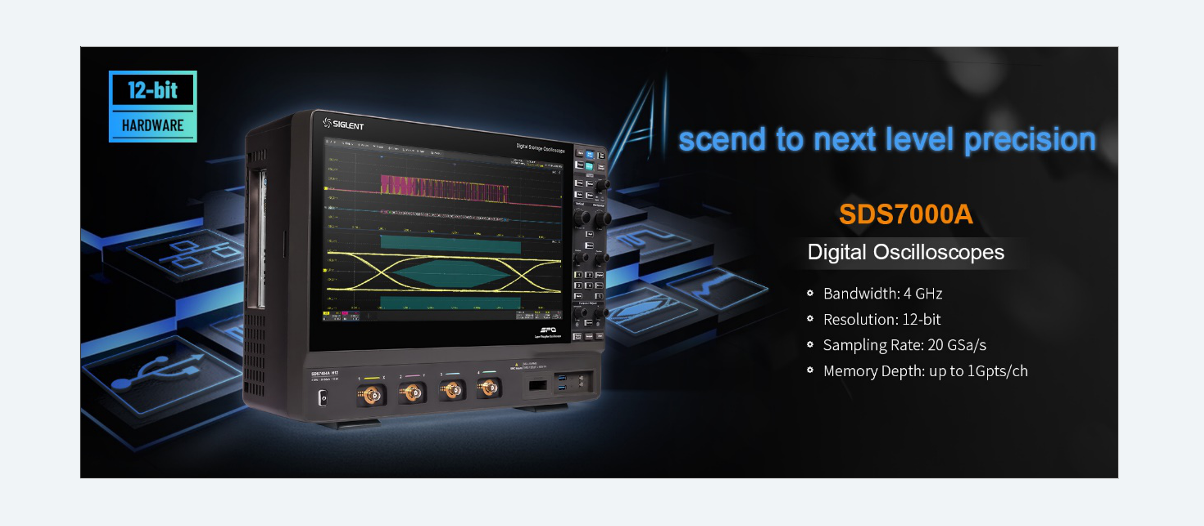

Oskilloskoopit - SDS7000A  H12

SDS7000A H12 sarjan korkealaatuiset 12 bit  oskilloskoopit ammattikäyttöön.

Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta huomattavasti kalliimmista oskilloskoopeista.

4GHz SDS7404A sekä  3GHz SDS7304A ovat tämän sarjan Euroopan markkina alueella saatavilla olevat 4-kanavaiset mallit.

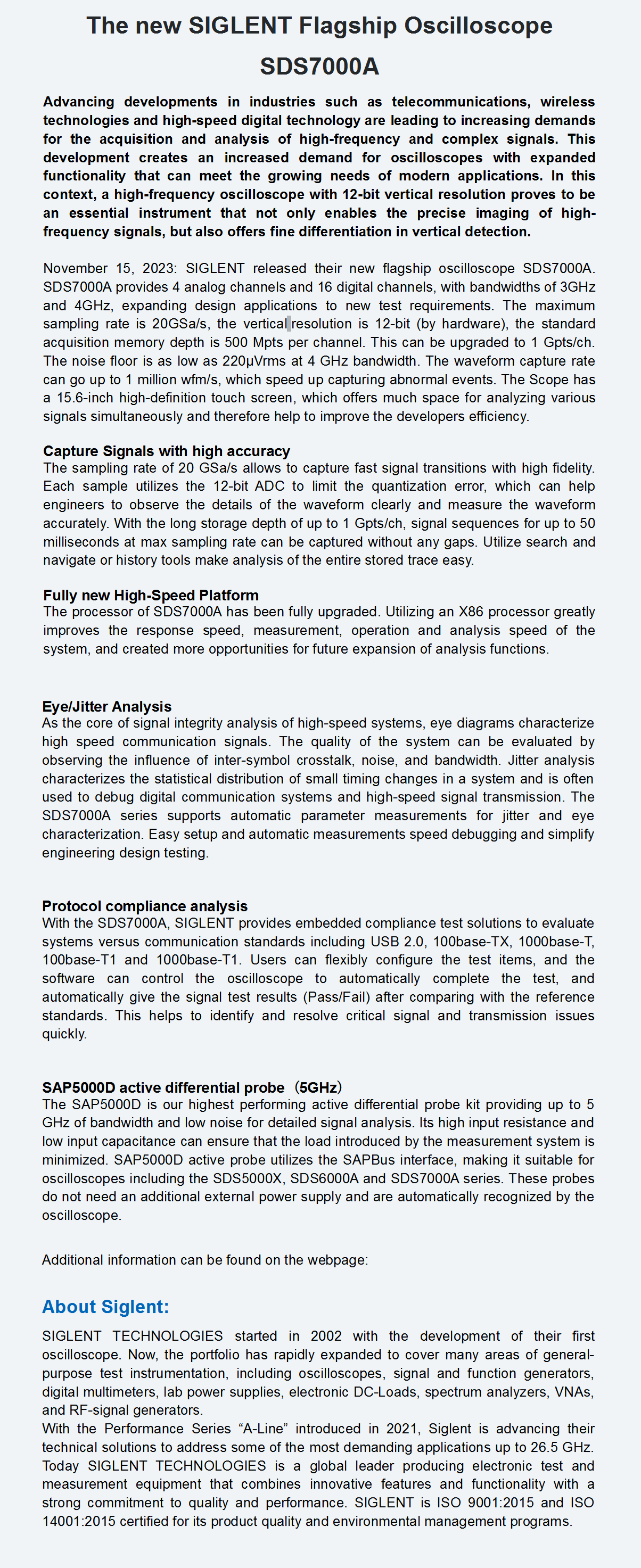

Siglent julkisti 4Q/2023 uuden premium tason 12 bit hardware oskilloskooppisarjan.

Mallisarja asettuu ilman kompromisseja kaikkien aikaisempien Siglent oskilloskooppien yläpuolelle kaikissa suhteissa mukaanlukien tuotetuki, suorituskyky, toiminnot ja koko hardware koteloa myöden.

SDS7000A H12 sarjan premium tason oskiloskoopit ovat täysin uudella arkkitehtuurilla korkeimmalla tasolla Siglentin mallivalikoimassa sekä suorituskyvyltään että toiminnoiltaan.

12 bit ADC Näytenopeus max 20GSa/s  2 kanavalle samanaikasesti sekä 10GSa/s kun 3 tai 4 kanavaa on samaan aikaan käytössä.
12 bit resoluutio on hardwarepohjainen. Tämän lisäksi max 16 bit ERES.

Näytemuistin pituus vakiona 500M kaikille kanaville samaan aikaan ja laajennettavissa (Optio) siten että kun 2 kanavaa käytössä 1G kanava.
Muistille on joitain rajoituksia. Mittaukset, matematiikka, dekoodaus, analyysit max 100M
Kun MSO toiminto (16 kanavainen LA) on käytössä max 50M

Tulojen erinomaisen alhainen kohinataso noin 220µVrms 4GHz kaistaleveydellä.

Maksimi normaali wfm/s nopeus jopa 1000 000 wfm/s. Sekvenssimoodissa jopa 1100 000 segment/s (wfm/s) jolloin minimi trigger intervalli 0,9µs


Oskilloksoopin näyttö on luonnollisesti kapasitiivinen kosketusnäyttö. Näytön koko on 15,6"  1920 x 1080.  Pinta on heijastuksia vähentävä matta.

Hyvän käyttöergonomian ja käyttönopeuden saavuttamiseksi oskilloskooppia voi ohjata samanaikaisesti rinnakkain sekä etupaneelin painikkeiden, kosketusnäytön että hiiren avulla.
Luonnollisesti oskilloskoopissa on Web serveri joten katselu ja ohjaaminen selaimella on mutkatonta ja nopeaa. Kaikkia tarkkoja esetuksia varten on käytettävissä virtuaalinen keyboard. Myös ulkoista näppäimisstöä voidaan käyttää.

SDS7000A mallisarjan tarkimmat ja ajantasaisimmat tiedot löytyy Siglentin Euroopan alueen sivuilta.

Harkittaessa tällaisen oskilloskoopin hankintaa on myös hyvä tietää että tuotetuki vastaa laitteen korkeaa suorituskykyä ja laatua
sekä ennen hankintaa että sen jälkeen. Kysy!

SDS7000A Data Sheet          (pdf)    versio EN01A



Siglent viralliset EU alueen sivut,  SDS7000A

TÄMÄ SIVU ON KESKEN....THIS PAGE IS UNDER WORK....
