Siglent - piirianalysaattorit, SNA5000A sarja.

Siglent SNA5000A  2- ja 4 porttiset vektoripiirianalysaattorit vaativaan käyttöön.

SNA5000A sarjan piirianalysaattoreiden taajuusalue kattaa 9 kHz - 8GHz ja 100kHz - 26.5 GHz

Sivu on työn alla!   This side is under work!

Kannattaa katsoa alempaa löytyvä ammattitaitoinen pieni katsaus laitteeseen. (enkä tarkoita videon tekoa vaan rf tekniikkan todellista asiantuntemusta)

Malli      Taajuusalue   Portit   Dyn. alue,  Trace noise,                Lähtötasot
SNA5002A    9 kHz ~  4.5 GHz   2      125 dB      0.003 dBrms, 0.03° rms      -55 ~ +10 dBm
SNA5004A    9 kHz ~  4.5 GHz   4      125 dB      0.003 dBrms, 0.03° rms      -55 ~ +10 dBm
SNA5012A    9 kHz ~  8.5 GHz   2      125 dB      0.003 dBrms, 0.03° rms      -55 ~ +10 dBm
SNA5014A    9 kHz ~  8.5 GHz   4      125 dB      0.003 dBrms, 0.03° rms      -55 ~ +10 dBm
SNA5022A  100 kHz ~ 13.5 GHz   2      125 dB      0.003 dBrms, 0.03° rms      -55 ~ +10 dBm
SNA5032A  100 kHz ~ 28.5 GHz   2      125 dB      0.003 dBrms, 0.03° rms      -55 ~ +10 dBm

Taajuuden resoluutio: 1 Hz
Tason resoluutio:        0.05 dB
IF BW alue:                10 Hz~3 MHz

Remote control: SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/WebServer

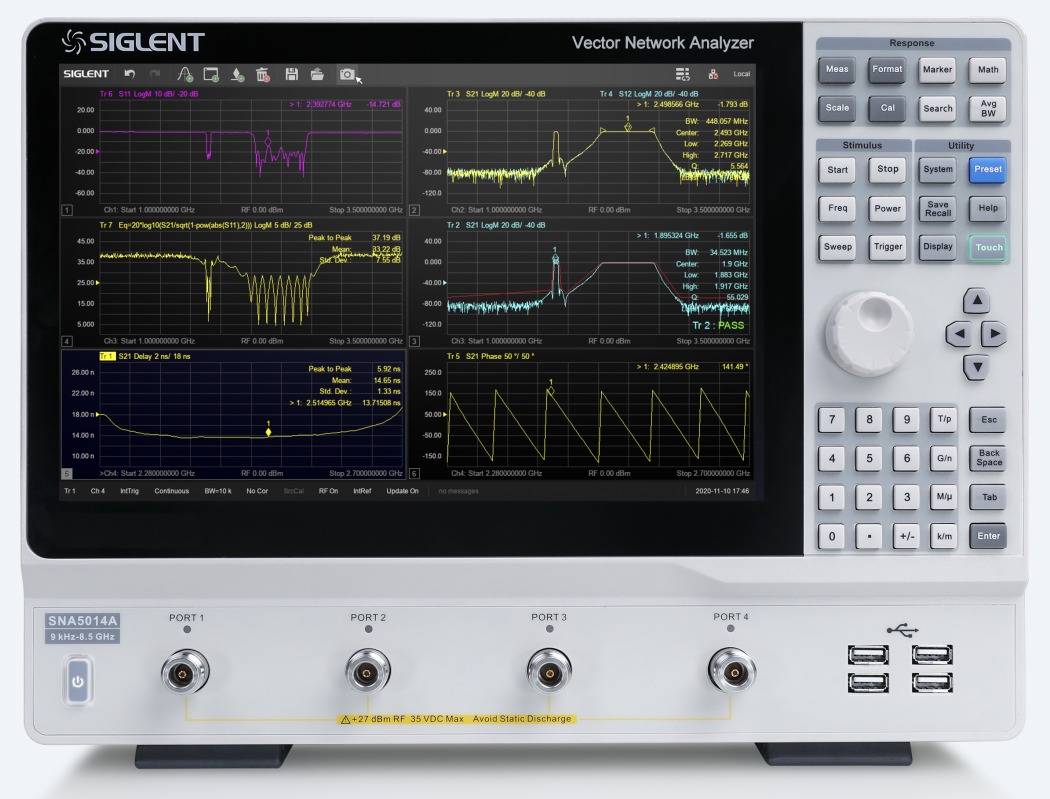

12.1" kosketusnäyttö

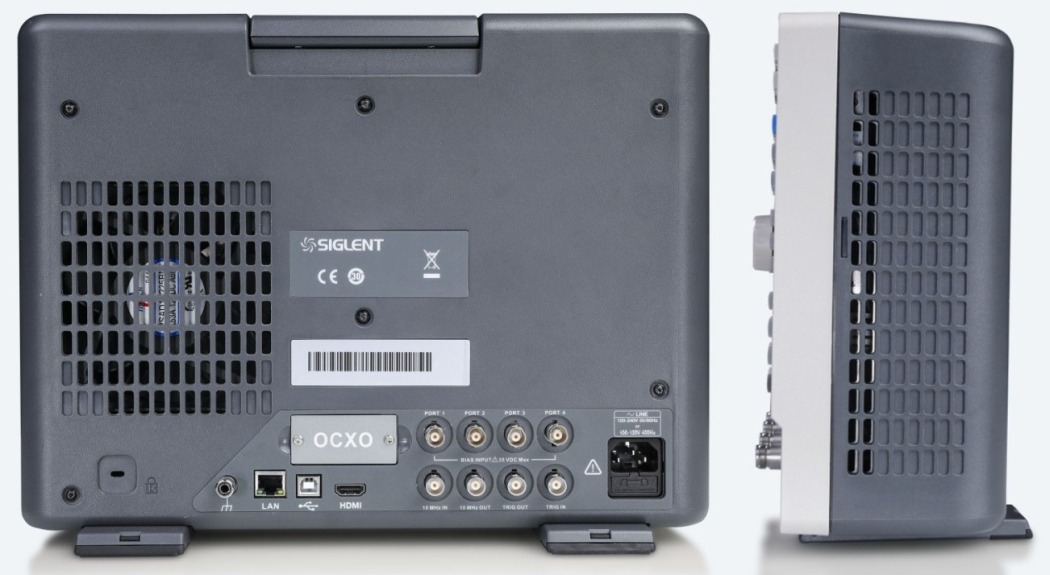

Suora videolähtö: HDMI

The Signal Path

Ph.D. Shahriar Shahramian on tehnyt erittäin hyvän katsauksen SNA5000A malliin. On todella katsomisen arvoinen. Jutut ovat myös täyttä asiaa kuten RF tekniikan huippuasiantuntijalta voi odottaakin.
Kuka hän on (aukeaa uuteen välilehteen).

           SNA5000A datalehti

           SNA5000A pikaopas

           SNA5000A ohjelmointimanuaali



          FW päivitykset, ohjelmat sekä takuutiedot ym          (Siglent EU alueen viralliset sivut)

          Käyttöohjeet, datalehdet, sovellusvinkit ja videoita   (Siglent EU alueen viralliset sivut)
