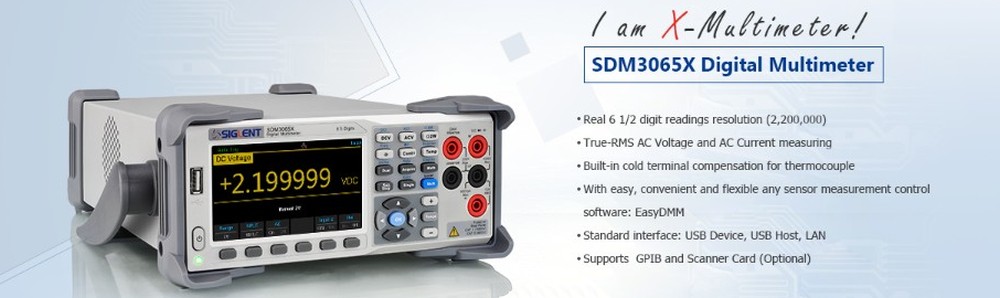

Siglent etusivulle linkki       SDM3065X digitaalinen yleismittari, DMM


SDM3065X on monipuolinen ja tarkka 6 1/2 numeron (2200000 count) pöytämallinen "True RMS" yleismittari.


Korkealuokkainen SDM3065X kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta kalliimmista yleismittareista.



SDM3065X

SDM3000X sajassa on myös 4 ½ numeron True RMS malli.



- 6 1/2 numeron resoluutio. ( 2 200 000 count )  *)
    -  valittavissa käyttöön myös 4 ja 5 numeroinen resoluutio. Vaikuttaa nopeuteen.
- Kaksois näyttö
- True-RMS AC jännitteen sekä AC-virran mittaus
- 1 Gb Massamuisti asetus- ja tallennetiedostoille
- Sisäänrakennettu kylmän pään kompensointi (termoparimittaukset)
- Helppo, kätevä ja joustava PC-ohjelmisto: EasySDM
- Standardina: USB Device, USB Host sekä LAN
- käyttäjäystävällinen muotoilu
- 4,3 "TFT, 480 * 272
- Sisäänrakennettu Help toiminto.
- Tiedostojen hallinta (tukee USB tikulle sekä sisäiseen muistiin tallennusta)
- USB & LAN kaukokäyttöliittyntä tukee yleisiä SCPI komentoja.
- 200mV, 2V, 20V alueilla valittavissa joko 10MΩ tai  > 10GΩ sisääntuloresistanssi. Muilla alueilla 10MΩ

Mittausnopeuuteen vaikuttaa laajasti sekö valittu resoluutio että valittu NPLC määrä.



Malli SDM3065X on 6½ numeron (2 200 000 count) monipuolinen  ja erittäin tarkka yleismittari pöytäkäyttöön.  Mittarin tarkkuudesta on kohtuullisen laajat spesifikaatiot esitetty datalehdessä joka on syytä laitteen hankintaa suunniteltaessa lukea tarkasti ja huolella.

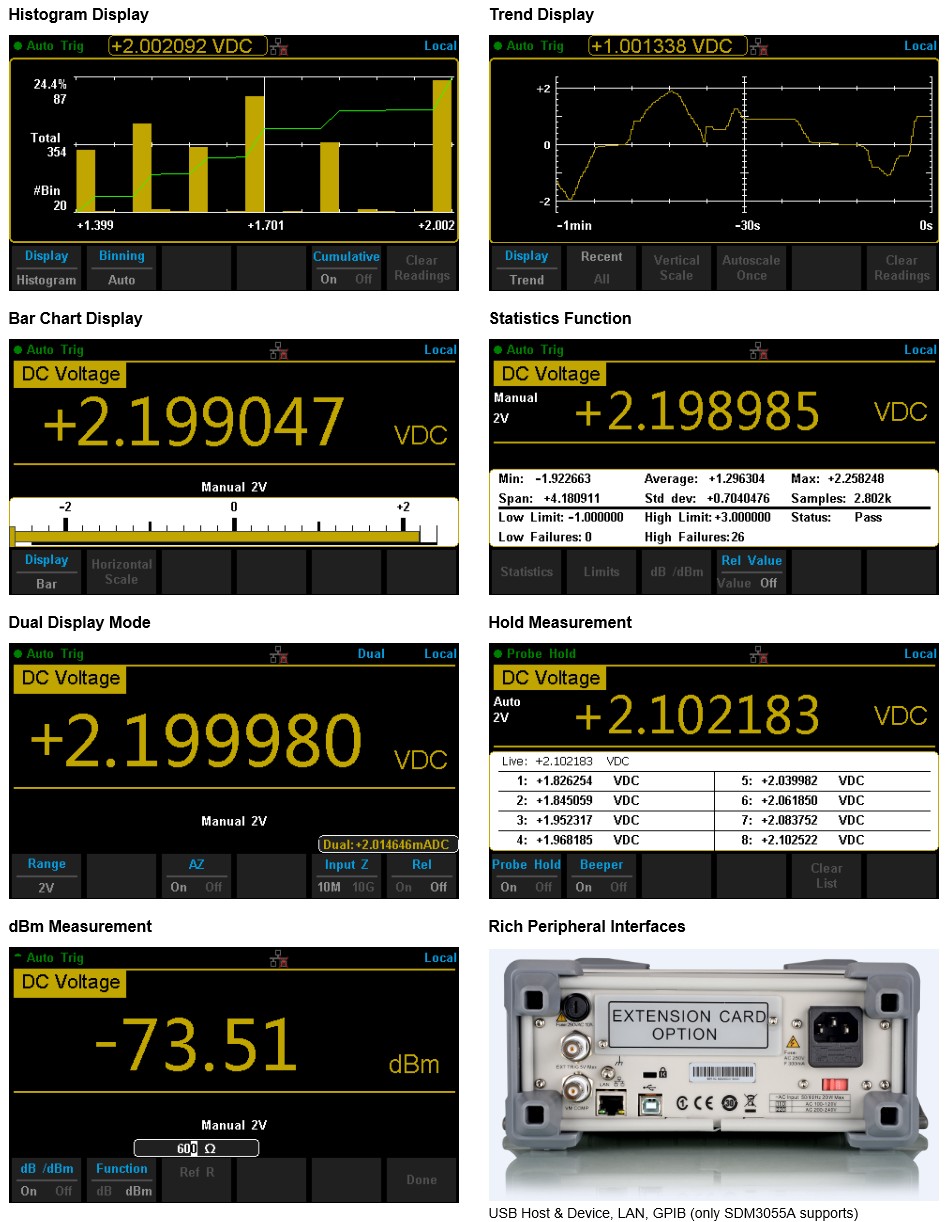

Oheinen allaoleva kuva antanee alustavaa osviittaa siitä mistä on kyse.

SDM3065X example features

Laitteeseen on myös saatavilla ns multiplekseri optio. 12+4 lisäkanavaa.  Ylemmän kuvan "extension card option" kertoo sijainnin.

Optio SC1016  multiplexer

Multiplekseri Optio  SC1016:  12 monitoimi kanavaa  + 4 virtakanavaa. Optio tukee seuraavia mittausfunktioita:DCV, ACV, DCI, ACI, 2WR, 4WR, CAP, FREQ, DIODE, CONT ja TEMP (RTD and Termopari) Optio ei ole vapaasti jälkiasennettava. Optio on asennettava tehtaalla ja on laiteyksilökohtainen (kalibraatio ym)


Datalehdet ja muuta mallikohtaista materiaalia.
Tarkasta aina tarvittaessa uusimmat versiot valmistajan sivuilta.
Niihin on vaikea linkittää koska niiden tarkat osoitteet saattavat useinkin muuttua.
Siglent päivittää dokumentteja ajoittain. En varastoi datalehtiä ja ohjekirjoja täällä ladattavaksi.
Ne voisivat usein olla vanhentuneita versioita.
Kulloinkin viimeisimmät julkaistut materiaalit löytyvät nykyisin erittäin helposti Siglentin nykyisiltä hiukan uudistetuilta sivuilta.

          FW päivitykset, ohjelmat sekä takuutiedot ym

          Käyttöohjeet, datalehdet, sovellusvinkit ja videoita




Hyödyllistä peruslukemistoa

* ) Tektronix  Understanding (handheld) DMM specifications (Tektronix sivut)

Keithley - Opas elektronisiin mittauksiin (pdf)

Keithley - ohjeita tarkkoihin LV/LR mittauksiin. (pdf)
