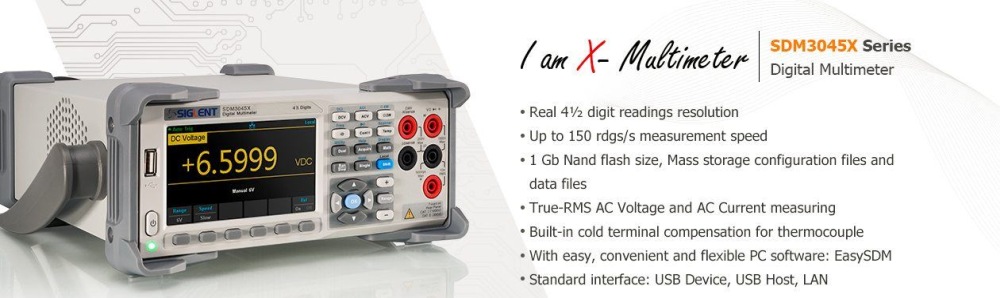

Siglent etusivulle linkki     SDM3045X digitaalinen yleismittari, DMM

SDM3045X  on monipuolinen ja tarkka  4½ numeron (60000 count)  pöytämallinen "true RMS" yleismittari.
Siglent ei ole halvin. SDM3045X kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta kalliimmista yleismittareista.



SDM3045X

SDM3000X sajassa on myös 6 ½ numeron True RMS malli.



-  numeron resoluutio. (60000 count)  *)
- Kaksoisnäyttö
- Jopa 150 rdgs/s mittaus nopeus 3½ digit,  50 rdgs/s 4½ digit
- True-RMS AC jännitteen sekä AC-virran mittaus
- 1 Gb Massamuisti asetus- ja tallennetiedostoille
- Sisäänrakennettu kylmän pään kompensointi (termoparimittaukset)
- Helppo, kätevä ja joustava PC-ohjelmisto: EasySDM
- Standardina: USB Device, USB Host sekä LAN
- käyttäjäystävällinen muotoilu
- 4,3 "TFT, 480 * 272
- Sisäänrakennettu Help toiminto.
- Tiedostojen hallinta (tukee USB tikulle sekä sisäiseen muistiin tallennusta)
- USB & LAN kaukokäyttöliittyntä tukee yleisiä SCPI komentoja.
- 600mV (DC) alueella valittavissa myös 10Gohm tavallisen 10Mohm sijasta



*)  Tällä +/- maks 60000 lukualueella voisi käyttää myös ilmaisuja  4 4/5 tai 4 5/6 ilmaisua. Tässä suhteessa tilanne on melko epäselvä ja valmistajasta riippuen tapa ilmoittaa vaihtelee. Tunnettujen valmistajien julkaisuissa löytyy informaatiota kuinka he toimivat. Esimerkiksi Tektronix mukaan 50000 count vastaisi 4 4/5 digit. (Ref 1)

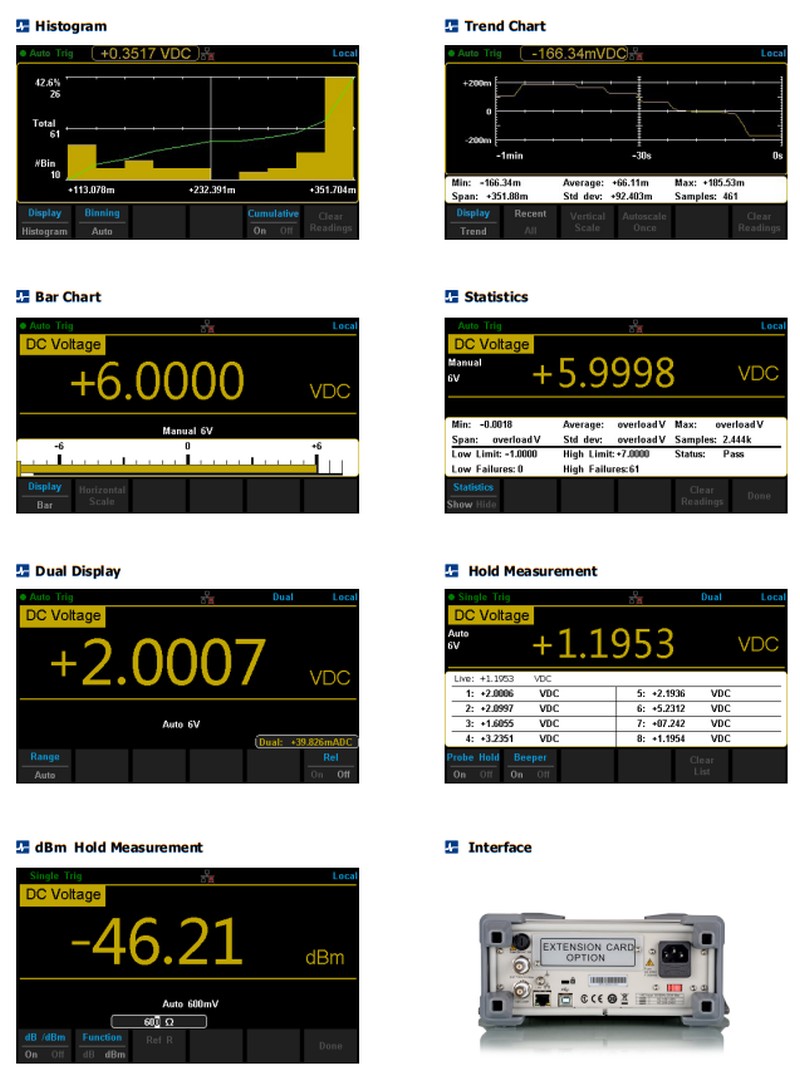

Allaoleva kuva kertoo jotain SDM3045X toiminnoista.

SDM3045X-features-screenshots

Laitteeseen on myös saatavilla ns multiplekseri optio. 12+4 lisäkanavaa.  Ylemmän kuvan "extension card option" kertoo sijainnin.

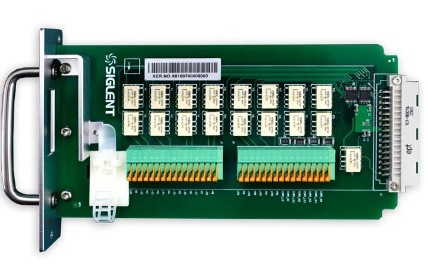

Optio SC1016 multiplexer kortti

Multiplekseri Optio  SC1016:  12 monitoimi kanavaa  + 4 virtakanavaa. Optio tukee seuraavia mittausfunktioita:DCV, ACV, DCI, ACI, 2WR, 4WR, CAP, FREQ, DIODE, CONT ja TEMP (RTD and Termopari) Optio ei ole vapaasti jälkiasennettava. Optio on asennettava tehtaalla ja on laiteyksilökohtainen (kalibraatio ym)

Datalehdet ja muuta mallikohtaista materiaalia.
Tarkasta aina tarvittaessa uusimmat versiot valmistajan sivuilta.
Niihin on vaikea linkittää koska niiden tarkat osoitteet saattavat useinkin muuttua.
Siglent päivittää dokumentteja ajoittain. En varastoi datalehtiä ja ohjekirjoja täällä ladattavaksi.
Ne voisivat usein olla vanhentuneita versioita.
Kulloinkin viimeisimmät julkaistut materiaalit löytyvät nykyisin erittäin helposti Siglentin nykyisiltä hiukan uudistetuilta sivuilta.

           FW päivitykset, ohjelmat sekä takuutiedot ym


           Käyttöohjeet, datalehdet, sovellusvinkit ja videoita




Hyödyllistä peruslukemistoa

* ) Tektronix  Understanding (handheld) DMM specifications

Keithley - Opas elektronisiin mittauksiin

Keithley - ohjeita tarkkoihin LV/LR mittauksiin.
