SDS3000X HD sarjan 4 kanavaiset 350 - 1 GHz 12 bittiset oskilloskoopit vaativaan käyttöön.

Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta paljon kalliimmista oskilloskoopeista.

Siglent julkisti 28.02.2024 uuden 12 bittisen "HD" oskilloskooppisarjan. Oskilloskooppi on pitkän kehitystyön tulos.


Mallit ovat

SDS3034X HD  4-kanavaa, 350 MHz
SDS3054X HD  4-kanavaa, 500 MHz
SDS3104X HD  4-kanavaa, 1 GHz  (1GHz kun 50Ω tulot ja 500MHz kun tuloimpedanssi 1M)

Malleissa on 12 bittiset AD muuntimet. Oskilloskooppi on täysiverinen "hardware" 12 bittinen. Resoluutio on siis 16 kertainen verrattuna 8 bittiseen. (256 vs 4096)

Maksimi näytenopeus on 4 GSa/s  ja maksimi näytemuistin pituus 400 Mpts

SDS3000X HD mallisarjan maksimi näytenopeuksista lisää:

Ch1/Ch2 muodostavat kanavaparin ja Ch3/Ch4 toisen kanavaparin.

Max 4GSa/s kun toisesta tai molemmista kanavapareista on vain 1 kanava käytössä. (yht max 2 kanavaa)
Max 2GSa/s kun jommasta kummasta tai molemmista kanavapareista on 2 kanavaa käytössä. (yht max 4 kanavaa)
     - Kun max 2GSa/s (non interleaving mode)  1GHz mallin taajuusalue 800MHz. (350MHz ja 500MHz malleissa ei taajusalue rajoitu)

SDS1000X HD mallisarjan maksimi muistin pituudet:

Max 400M kun yksi kanava käytössä
Max 200M kun kummastakin kanavaparista on 1 kanava käytössä.
Max 100M kun jommasta kummasta tai molemmista kanavapareista on 2 kanavaa käytössä.

Mikäli edelläoleva tai sen tulkinta olisi ristiriidassa datalehden kanssa, datalehti on määräävä.




SDS3000X HD   Esittelyvideo  mp4

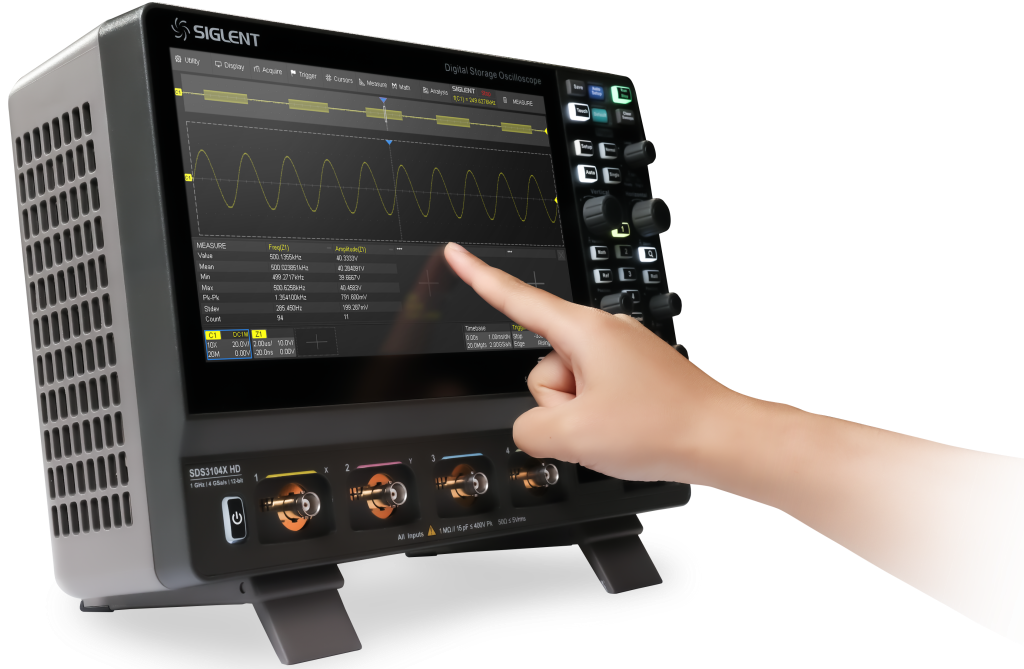

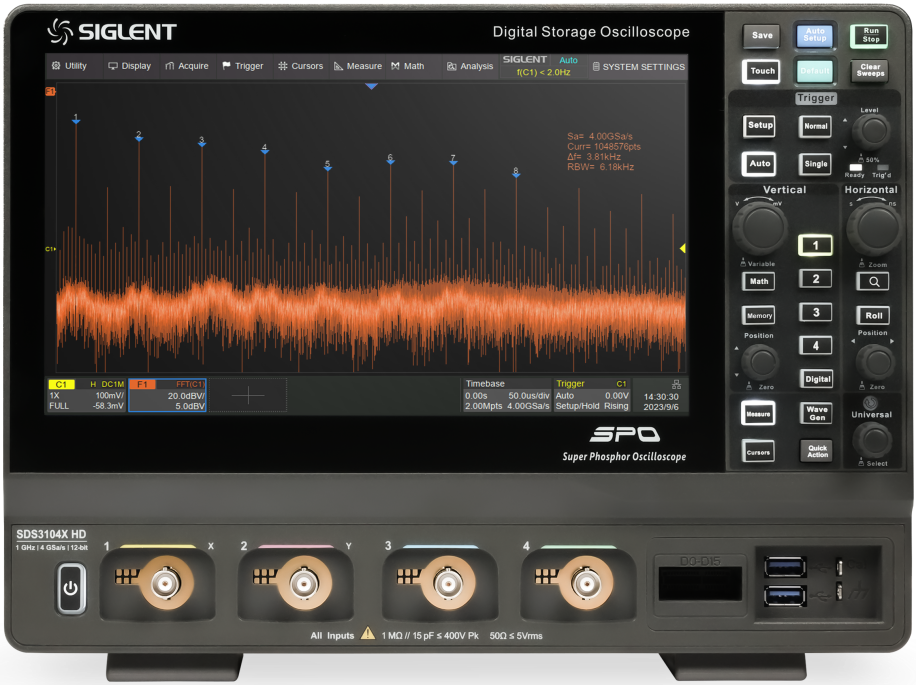

Oskilloskoopissa on 10,1" kapasitiivinen kosketussnäyttö joka toimii normaalien säätimien rinnalla. Luonnollisesti tuki on myös hiirelle ja ulkoiselle näppäimistölle.

Etujalat voi kääntää ulos kun on tarve kallistaa. Kumit takajaloissa estävät liukumista melko hyvin mikäli paneelin nappuloita joskus painelee hiiren sijasta.

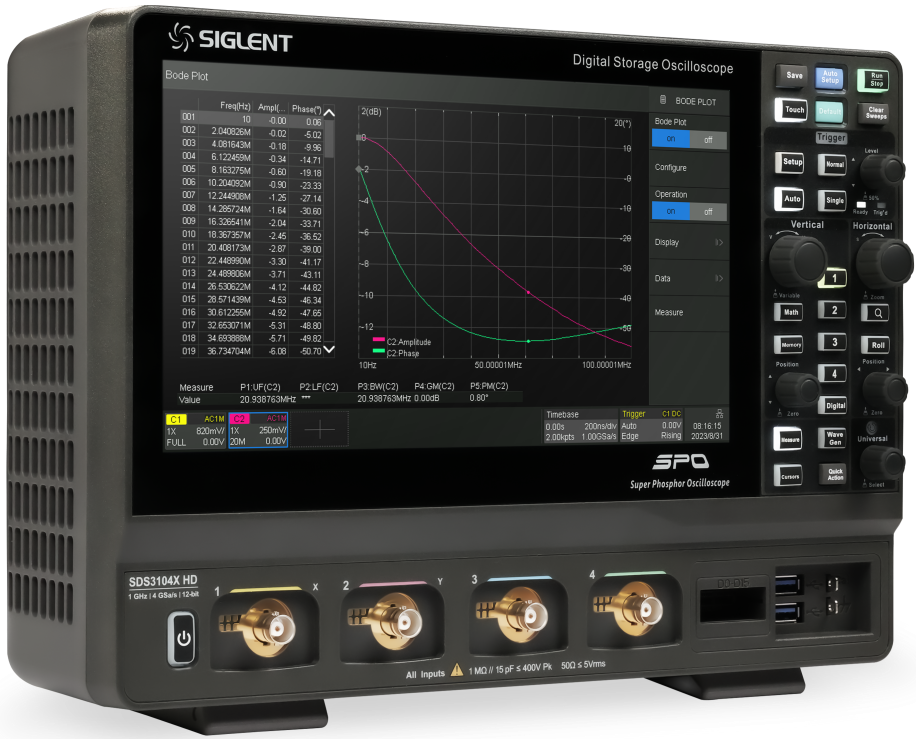

Oskilloskoopissa on lukuisa joukko erilaisia toimintoja. Yksi niistä on edistyksellinen 3+1 kanavainen BodePlot.
Lisäksi monia muita kehittyneitä analysointityökaluja sekä monipuolista matematiikkaa.


Kerään pikkuhiljaa tänne joitain erilaisia SDS3000X HD testauksiani. (myöhemmin)





SDS3000X HD  Datalehti       .pdf  (vers. EN01A)


SDS3000X HD User Manual   .pdf  (vers. EN01A)


Programming Manual            .pdf  (Vers. EN11F )


High Resolution Oscilloscopes Introduction guide 2024 (pdf, EN)
