Oskilloskoopit - SDS800X HD

SDS800X HD sarjan 2- ja 4 kanavaiset 70 - 200 MHz - 12 bittiset oskilloskoopit.

Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta paljon kalliimmista oskilloskoopeista.

Siglent julkisti 28.02.2024 uuden 12 bittisen "HD" oskilloskooppisarjan. Oskilloskooppi on pitkän kehitystyön tulos.

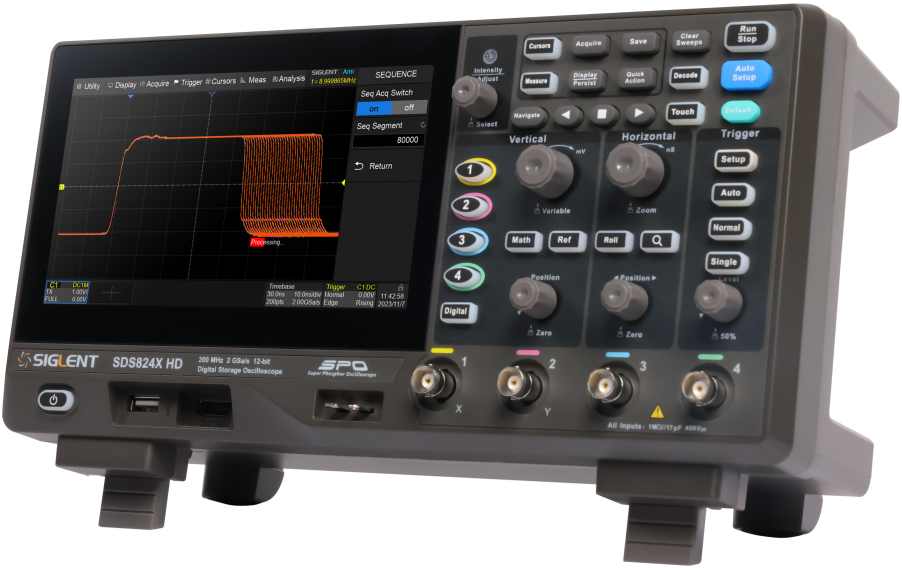

Kuva 1.

Tämä on varsinainen tehopakkaus tässä hintaluokassa. Pienestä koostaan huolimatta tässä on aivan ällistyttävä määrä ominaisuuksia. Ne ovat myös huolella suunniteltuja. Eivät todellakaan ole tehty ainoastaan sillä periaattella että saadaan myyntiesitteen toimintojen luetteloon lisää rivejä.

Täältä löytyy erittäin ammattitaitoisesti ja huolellisesti tehty katsaus tähän malliin (tekijä nimim Performa01)
Käsittääkseni siitä on tulossa myöhemmin erittäin kattava pdf muodossa oleva "teos".

Kyseinen erittäin hyvin tehty "teos" tästä oskilloskoopista on nyt koottuna pdf "kirjaksi". Se sisältää myös uskomattoman määrän yleistietoa ja yksityiskohtaista tietoa lähes kaikista toiminnoista ja osasta varsin syvällisesti. Tätä teosta voinee käyttää myös laitteen käyttöohje kirjaa täydentävänä käsikirjana.
Voin myös osaltani sanoa että sen faktat tuntuvat olevan kunnossa.
Huomaa että jotkin asiat saattavat hiukan "elää" kun tulee FW päivityksiä. Tuo teos, Versio 1.00, pohjautuu lähinnä SDS800X HD FW versioon:  1.1.3.3

En tiedä tuleeko siihen vielä jotain jatkoja. Ehdottomasti lukemisen arvoinen mikäli haluaa laajan käsityksen siitä mikä uskomaton masiina tämä on.

Sivut     1 - 135 (pdf)
Sivut 136 - 186 (pdf)

Kerään pikkuhiljaa tänne joitain erilaisia SDS800X HD testauksiani.

Mallit ovat

4-kanavaiset (kuva 1.)

SDS804X HD 4-kanavaa,   70MHz, max 2GSa/s, max 50M
SDS814X HD 4-kanavaa, 100MHz, max 2GSa/s, max 50M
SDS824X HD 4-kanavaa, 200MHz, max 2GSa/s, max 100M

2-kanavaiset (kuva 2.)

SDS802X HD 2-kanavaa,   70MHz, max 2GSa/s, max 50M
SDS812X HD 2-kanavaa, 100MHz, max 2GSa/s, max 50M
SDS822X HD 2-kanavaa, 200MHz, max 2GSa/s, max 100M

Oskilloskooppien mukana tulee aina taajuusaluetta vastaavat mittapäät 1kpl kullekin kanavalle.

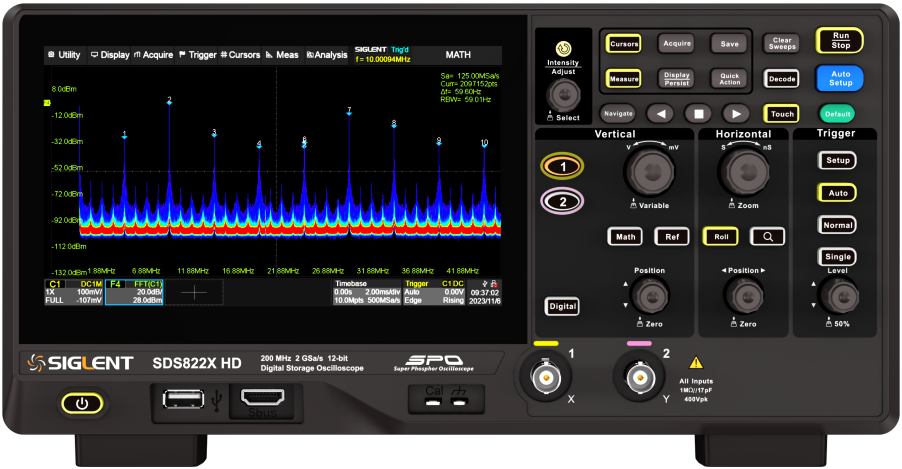

Kuva 2.

Vaikka ulkoisesti muistuttaa väriä lukuunottamatta mallia SDS1000X-E, tämä ei ole 12 bittinen versio siitä.
Tämä kuuluu ominaisuuksiltaan ja tekniikaltaan 12-bittisten ryhmään johoin kuuluu SDS800X HD, SDS1000X HD, SDS2000X HD sekä SDS3000X HD

Malleissa on 12 bittiset AD muuntimet. Oskilloskooppi on täysiverinen "hardware" 12 bittinen ja täydellä max 2GSa/s näytenopeudella. Resoluutio on siis 16 kertainen verrattuna 8 bittiseen. (256 vs 4096)

SDS800X HD mallisarjan maksimi näytenopeudet:

Max 2GSa/s	1 kanava käytössä	2- ja 4-kanavaiset
Max 1GSa/s	2 kanavaa käytössä	2- ja 4-kanavaiset
Max 500MSa/s	3 tai 4 kanavaa käytössä	4-kanavaiset

SDS800X HD mallisarjan maksimi muistin pituudet:

4-kanavaiset	200MHz	1 kanava max 100M	2 kanavaa max 50M	3 kanavaa max 25M	4 kanavaa max 25M
4-kanavaiset	70 ja 100MHz	1 kanava max 50M	2 kanavaa max 25M	3 kanavaa max 10M	4 kanavaa max 10M
2-kanavaiset	200MHz	1 kanava max 100M	2 kanavaa max 50M
2-kanavaiset	70 ja 100MHz	1 kanava max 50M	2 kanavaa max 25M

SDS800X HD Esittelyvideo mp4

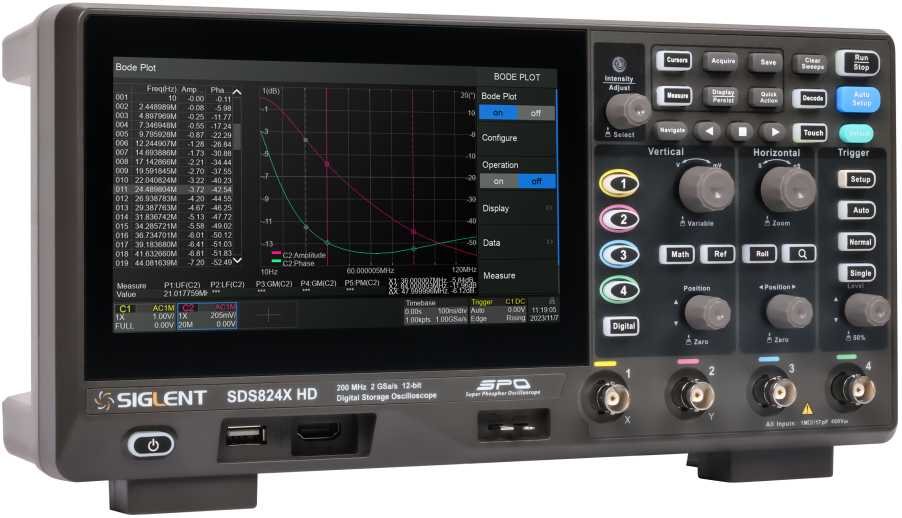

Kuva 3.

Myös tässä mallissa on erittäin suorituskukyinen ja monipuolinen 3+1 kanavainen BodePlot (edellyttää ulkoista Siglent Funktio/Arb signaaligeneraatoria)

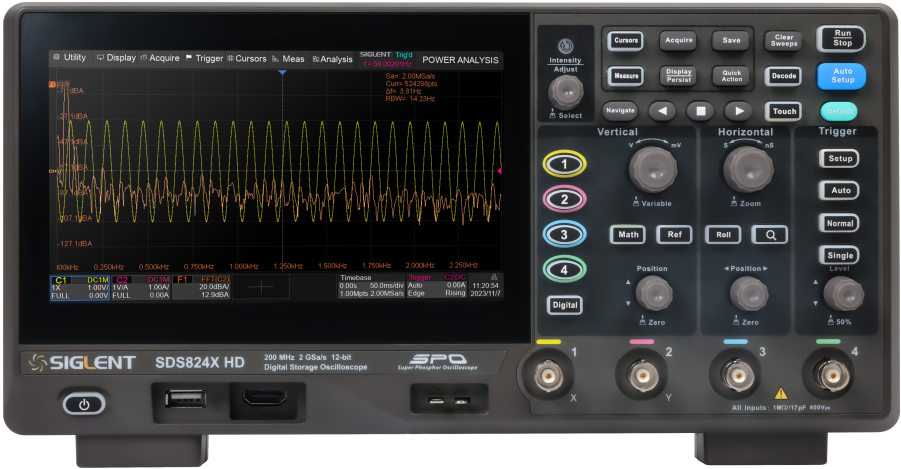

Kuva 4.

FFT maksimi pituus on 2M
matematiikka kanavia on maksimissaan 4 joten jopa 4 FFT voi olla samaan aikaan tai muita matematiikka toimintoja. Luonnollisesti matematiikkaa varten on myös kaaveditori.

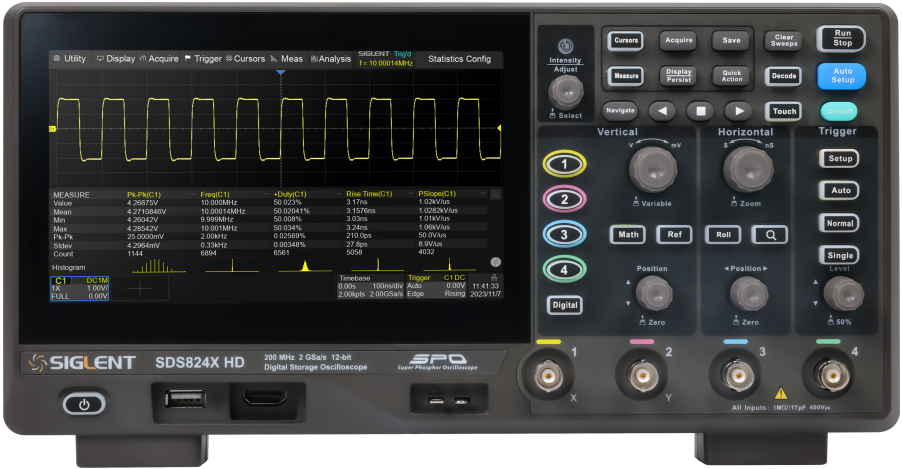

Kuva 5.

Optionaalinen MSO toiminto. 16 kanavaa. Edellyttää ulkoista LA yksikköä SLA1016 sekä oskilloskoopissa softalisenssi sen käyttöön.

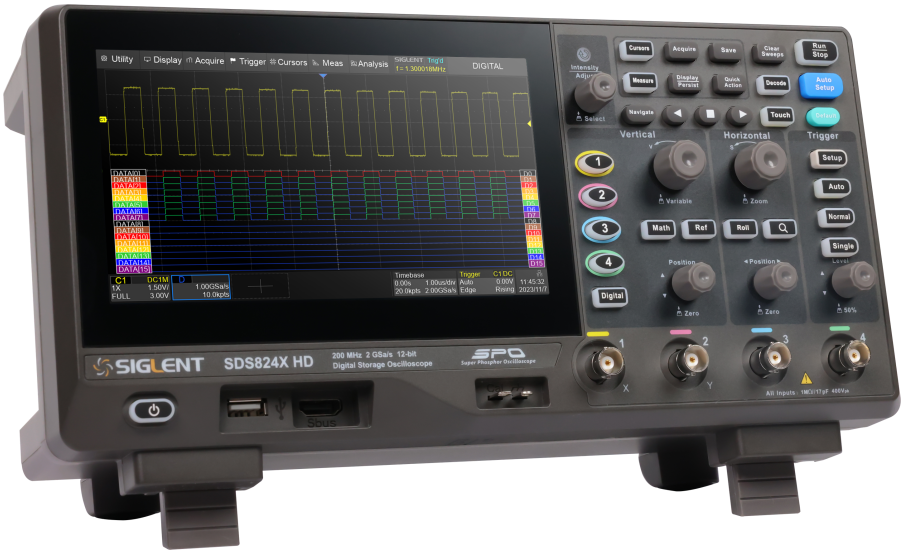

Kuva 6.

Kuten Siglent oskilloskoopeissa yleensäkin, myös tässä on varsin suorituskykyinen Sekvenssi (Segmented memory) tallennus.
ja muistiin siis menee jokainen sekvenssi täydellä datalla ja aikaleimalla. Jälkikäteen tallenntuja segmenttejä voi analysoida ja jopa esim dekoodata, mittailla, tutkia signaalin FFT jne.

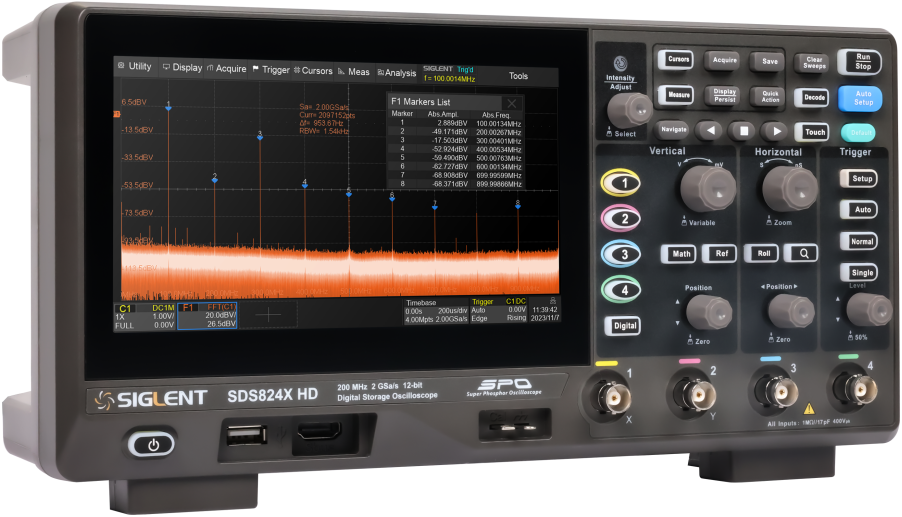

Kuva 7.

Optionaalinen Power Analysis on myös saatavilla. Samoin tarvittavat virta probet ym tarvikkeet.

Kerään pikkuhiljaa tänne joitain erilaisia SDS800X HD testauksiani.

Huomaa! Tässä mallissa ei ole käyttäjän määriteltävisä olevia värejä. Vanhassa datalehdessä, versio EN01B, oli virhe.
Vaikka ajoittain päivitän näitä dokumenttitietoja niin varmista kuitenkin Siglentin sivuilta onko tullut uudempia korjattuja versioita.

SDS800X HD Datalehti      .pdf   (versio EN01D) Tämä on/oli viimeisin saatavilla ollut versio 23.1.2025

SDS800X HD User Manual   .pdf   (versio EN01A)

Programming Manual          .pdf (Vers. EN11F )

High Resolution Oscilloscopes Introduction guide 2024 (pdf, EN)
