Siglent etusivulle linkki     Käsioskilloskoopit - SHS800X ja SHS1000X,  2-kanavaa

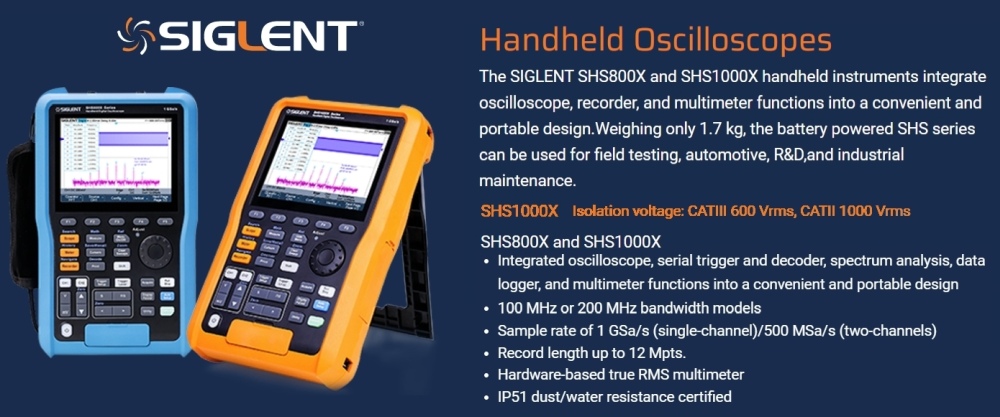

Siglent kädessä pidettävät oskilloskoopit, SHS800X ja SHS1000X, ovat nykyaikaisia 2-kanavaisia max 1GSa/s  digitaalisia oskilloskoopeja.

Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta paljon kalliimmista oskilloskoopeista.

Siglent julkisti 26.4.2022 uudet käsioskilloskoopit korvaamaan kauan markkinoilla olleet luotettavat SHS800 ja SHS1000 mallit.
Kyseessä ei ole mikään ns kasvojenkohotus vaan koko laitteen tekniikka on modernisoitu vaikka ulkonäossa ei radikaaleja muutoksia olekaan.


Tämä sivu on kesken.




SHS1000X sarja

-

SHS800X sarja


-


SHS800X   esittely Siglent sivulla.

SHS1000X esittely Siglent sivulla.


SHS1000X  käsioskilloskooppien ominaisuuksia jotka poikkeavat SHS800X sarjasta.

Tässä sarjassa on erityisen tärkeänä erona se että kaikki tulot galvaanisesti erotettu toisistaan.
Ovat siis oskilloskoopin ja yleismittarin tuloiltaan täysin kelluvia. CAT II luokka 1000Vrms sekä CAT III luokka 600Vrms.
Toinen mainittava ero on osakilloskoopin jännitealue.
SHS800X herkin alue on 2mV/div kun se isoloiduilla tulokanavilla varustetussa SHS1000X mallissa on 5mV/div.

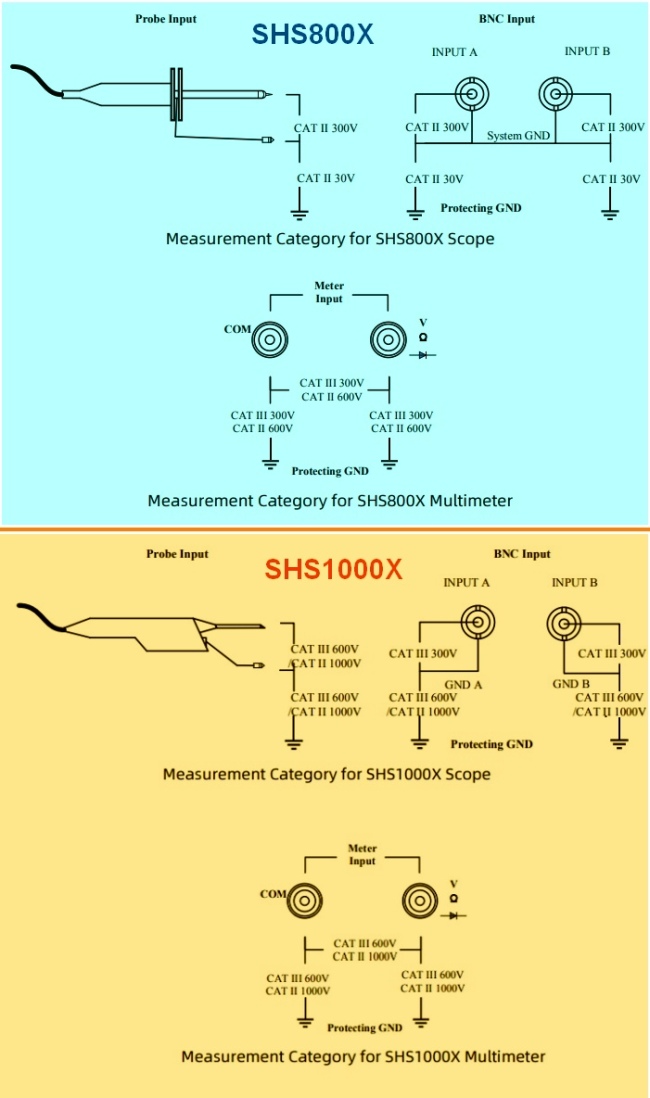

Ylläoleva kuva selventää mallien signaaliliityntöjen suojaluokan ja erot galvaanisessa erotuksessa.
SHS1000X (keltainen) oskilloskoopin tulokanavat ovat galvaanisesti erotettu sekä toisistaan että laitteen rungosta (CATII 1000V ja CATIII 600V).
Samoin SHS1000X yleismittari on erikseen kelluva  (CATII 1000V ja CATIII 600V).
Tämä soveltuu näinollen varsin hyvin sähkö/elektroniikka alan huoltohenkilön tyokaluksi ammattikäyttöön kentällä monenlaisissa olosuhteissa.
SHS1000X mallin vakiovaruste mittapäät, mukaanlukien oskilloskooppi, täyttävät myös CAT luokan mukaset vaatimukset.


Datalehdet ja muuta mallikohtaista materiaalia.


         Datalehti SHS800X ja SHS1000X


          SHS800X & SHS1000X User Manual  (huom: manuaalissa (rev EN01A) listatut 70MHz mallit eivät kuulu EU alueen tuotevalikoimaan)

          Quick Start (pikaohje)

          SHS800X & SHS1000X Programming Guide  (versio EN11A: SHS1000X, SHS800X (+  SDS6000, SDS5000X, SDS2000X Plus))
