Siglent etusivulle linkki       SPD3303C - laboratoriovirtalähde.


SPD3303C on 3 kanavainen lineaarinen 220W ohjelmoitava DC laboratoriovirtalähde.


SPD3303/X/X-E/C  2x0-32V/0-3,2A ja 2,5-3,3-5V/3,2A. Pääkanavien toimintatavat: Erilliset/Rinnan CH1 master max 6,4A 32V/Sarjassa CH1 master max 60V 3,2A.


Huomaa että tässä mallissa on LED näyttö joka on joissain tilanteissa miellyttävämpi ja ergonomisempi kuin TFT näyttö.

LED näyttä on myös paljon ongelmattomampi mahdollisten EMI häiriöiden suhteen joita TFT näytöt usein generoivat.

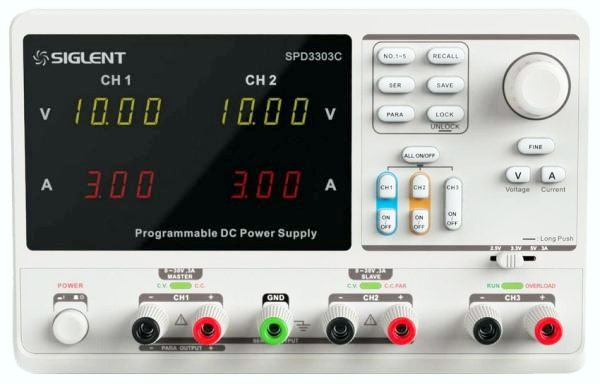

SPD3303C-front

Kuvassa etupaneelin merkinnöissä vanhat virta ja jännite rajat.

Tässä 220W ohjelmoitavissa virtalähteissä on kaksi lähtöä, kumpikin 0 - 32V ja 0 - 3,2A. Kanavat voivat toimia sekä vakiojännite- että vakiovitrta tilassa. Kolmas lähtö on aseteltavissa 2,5 - 3,3 tai 5V jännitteelle ja maksimivirta 3,2A.
Molemmat täysin säädettävät lähdöt voivat toimia joko vakiojännite- tai vakiovirtatilassa.

Kaikki lähdöt voivat olla päällä maksimikuormalla yhtaikaa ilman aikarajoitusta. Laite on mitoitettu jatkuvalle täydelle kuormalle.
Kaikkien mallien toimintaperiaate verkkojännitteestä lähtöihin on lineaarinen. Vain ohjauselektroniikan ja näytön tarpeisiin käytetään hakkureita.
Laitteen nimellinen teho on max 220W. Automaattineni tarpeen mukaan säätyvä puhallin/tuulitunneli huolehtii jäähdytyksestä. Koska puhallin on automaattinen on laite miellyttävän hiljainen tavanomaisessa käytössä suhteellisen kevyillä kuormituksilla.

Lähdöt ovat vapaasti kelluvia sekä runkoon nähden että toisiinsa nähden. Sen myötä vapaasti kytkettövissä sarjaan. Laitteessa on myös sisäiset toiminnot sarjaankytkentää sekä rinnankytkentää varten jolloin saadaan 0-60V 0-3,2A lähtö tai rinnankytkennässä 0-32V 0-6,4A lähtö.

HUOM! Laitteen sisäistä sarjaan kytkentää käytettäessä maksimi jännite on TUV vaatimusten täyttämiseksi rajattu ja on max 60V. Muutos on tullut voimaan 2020/10/27
FW versiosta 1.02.01.01.03R6 alkaen. Tekemällä ulkoisen sarjaan kytkennän maksimi on tietenkin 64V


SPD3303C mallin näyttö on miellyttävä LED segmenttinäyttö.
On hyvä huomioida että SPD3303 sarjan virtalähteet ovat varsin painavia toisin kuin hakkurityyppiset virtalähteet. Nämä ovat "töpselistä" lähtöihin aitoja lineaarisia virtalähteitä.
