Siglent etusivulle linkki       Oskilloskoopit - SDS1000X HD


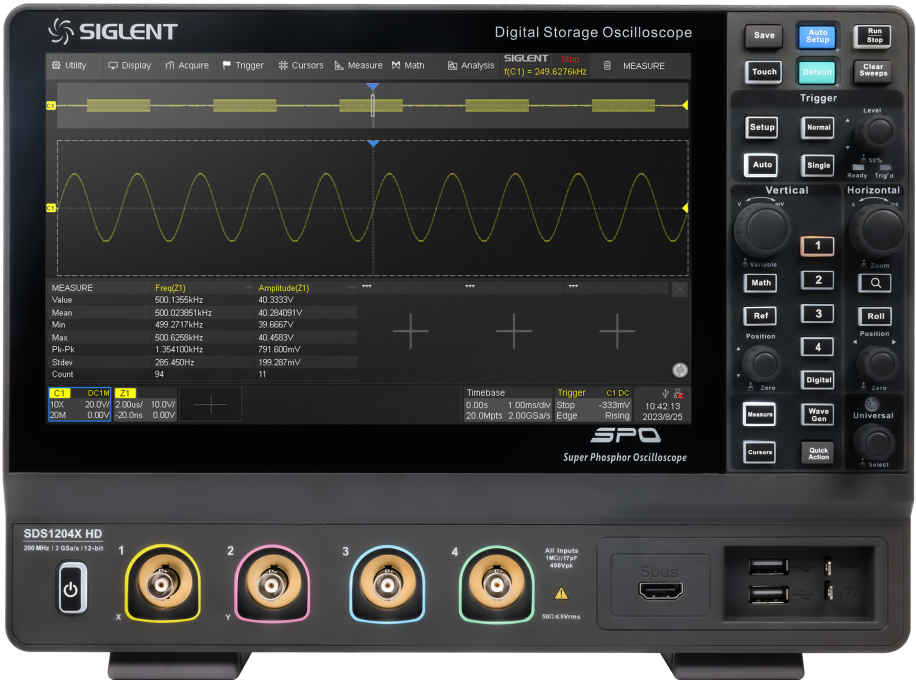

SDS1000X HD sarjan 4 kanavaiset 100-200 MHz - 12 bittiset oskilloskoopit vaativaan käyttöön.

Siglent ei ole halvin. Siglent kilpailee laadulla ja ominaisuuksilla joita usein löytyy vasta paljon kalliimmista oskilloskoopeista.

Siglent julkisti 28.02.2024 uuden 12 bittisen "HD" oskilloskooppisarjan. Oskilloskooppi on pitkän kehitystyön tulos.


Mallit ovat

SDS1102X HD  2-kanavaa, 100MHz
SDS1202X HD  2-kanavaa, 200MHz

SDS1104X HD  4-kanavaa, 100MHz
SDS1204X HD  4-kanavaa, 200MHz

Malleissa on 12 bittiset AD muuntimet. Oskilloskooppi on täysiverinen "hardware" 12 bittinen. Resoluutio on siis 16 kertainen verrattuna 8 bittiseen. (256 vs 4096)
Maksimi näytenopeus on 2GSa/s ja maksimi näytemuistin pituus 100Mpts.

SDS1000X HD mallisarjan maksimi näytenopeudet:

  Max 2GSa/s  1 kanava käytössä
  Max 1GSa/s  2 kanavaa käytössä
  Max 500MSa/s  3 tai 4 kanavaa käytössä

SDS1000X HD mallisarjan maksimi muistin pituudet:

  4-kanavaiset  100 ja 200MHz  1 kanava max 100M  2 kanavaa max 50M  3 kanavaa max 25M  4 kanavaa max 25M





SDS1000X HD   Esittelyvideo  mp4

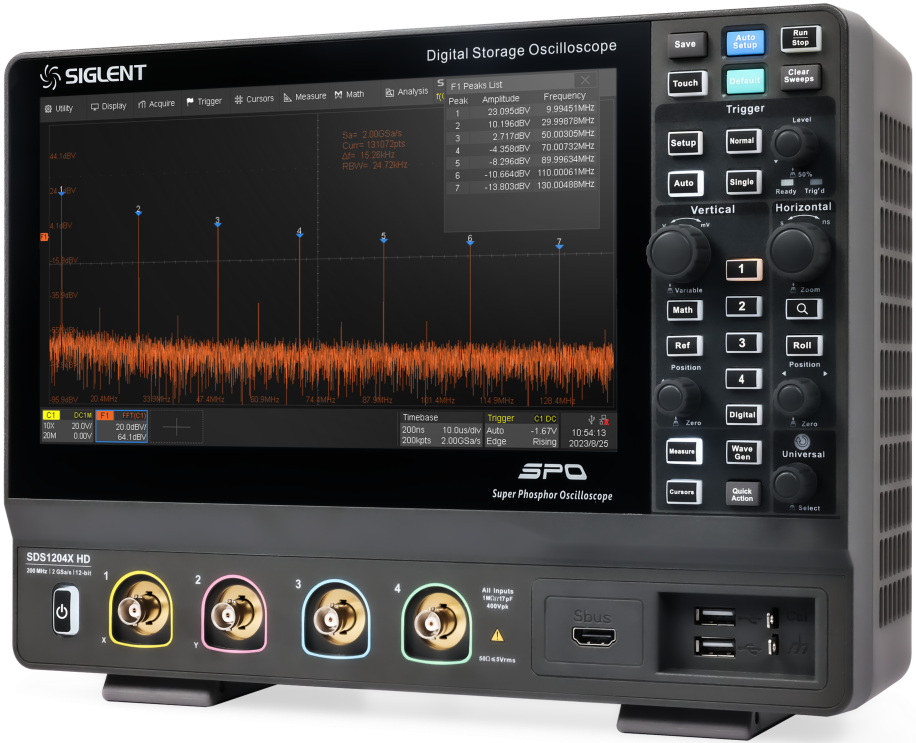

Oskilloskoopissa on erittäin monipuoliset matematiikkatoiminnot mukaanlukien FFT. Näitä voi olla maksimissaan 4 samaan aikaan.

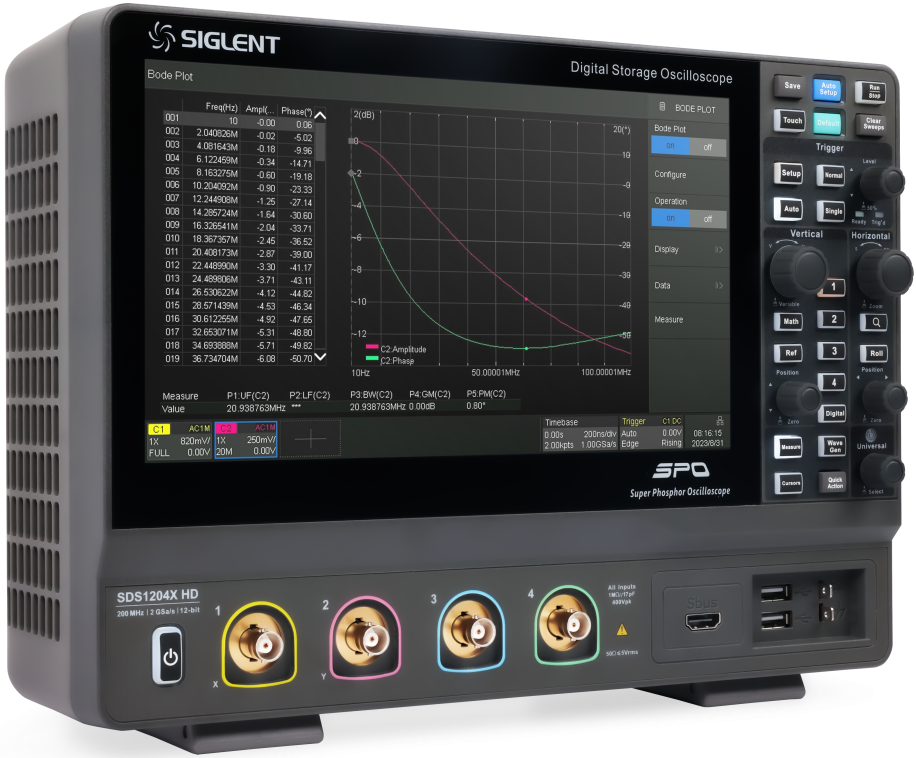

Erittäin monipuolinen 3+1 kanavainen BodePlot ja monia muita toimintoja. Mukaan lukien myös optionalinen Power Analysis.


Kerään pikkuhiljaa tänne joitain erilaisia SDS1000X HD testauksiani.





Huomaa! Tässä mallissa ei nyt ole käyttäjän määriteltävisä olevia värejä vaikka dokumenteissa niin sanotaan.
Lisäksi datalehdellä on virhe 50Ω tulojen jännite offset alueessa. 102mV/div - 1V/div alueella maksimi offset on ±10V eikä ±8V

SDS1000X HD  Datalehti       .pdf  (vers. EN01E)


SDS1000X HD User Manual  .pdf  (vers. EN01B)


Programming Manual            .pdf  (Vers. EN11F)


High Resolution Oscilloscopes Introduction guide 2024 (pdf, EN)
