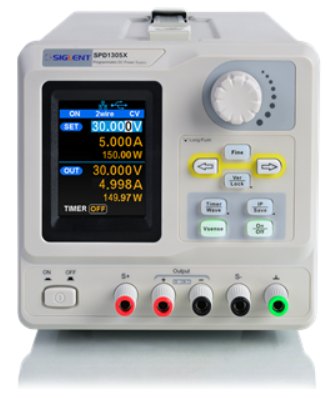

SPD1305X on 1 kanavainen lineaarinen 150W ohjelmoitava korkealaatuinen DC laboratoriovirtalähde.



SPD1305X 1x 0-30V/0-5A. asettelu- ja mittausresoluutio 1mA ja 1mV. Varustettu Sense toiminnolla. Ripple ≤350µVrms, kuomituksen  transienttivaste <50µs

SPD1305X mallissa jännittemittauksen ja asetuksen resoluutio 5 digit (1mV) ja virran asetuksen ja mittauksen resoluutio 4 digit (1mA)
Laitteessa on kaksi toimintatapaa. Jännite sense käytössä tai ilman senseä. Sense toiminnon maksimi kompensointi on 1V.

Sense toiminnossa päävirta viedään johtimilla kuormalle. Jännite sense johtimet (virrattomat) kytketään myös kuorman napoihin jolloin saadaan jännitetieto sieltä ja jännite voidaan reguloidan siihen pisteeseen eikä virtalähteen sisäisiin lähtöihin nähden kuten ns normaalitoiminnossa ilman sense toimintoa tapahtuu. Tällöin virtakaapeleiden jännitehäviö tulee kompensoiduksi reaaliaikaisesti kuormituksen muuttuessa. Tämä on tärkeä ominaisuus kun halutaan tarkka jännite syötettävään kohteeseen erityisesti tilanteissa joissa lisäksi kuormitus vaihtelee aikaansaaden joskus runsaitakin jännitehäviön muutoksia virttajohtimissa.
On ihan hyvä huomata että ilman sense toimintoa on helppo toimia kun käytettävissä on mittari jolla mitataan kuorman navoista todellinen jännite ja säädetään manuaalisesti virtalähteen lähtötaso siten että perille saadaan juuri oikea haluttu jännite. Mutta, kun kuormitus vaihtelee tämä keino ei enää toimi ja on toki muutenkin hiukan kömpelö. Sense toiminto ratkaisee tämän ongelman.


SPD1305X

SPD1305X on ulkoisesti mallimerkintää lukuunottamatta samanlainen kuin SPD1168X.

Ohjelmoitavissa SPD1000X sarjan "High-Precision" virtalähteissä on yksi säädettävä lähtö varustettuna sense toiminnolla.

SPD1168X on yksilähtöinen säädettävä ohjelmoitava high-precision laboratoriovirtalähde jonka maksimi teho 128W.
Lähtö on luonnollisesti runkoon nähden täysin kelluva ja laite on lineraarisesti reguloitu.
Jännitealue 0 - 16V ja virta alue 0 - 8A. Asetteluresoluutio 1mV ja 1mA.
Laitteen rippeli on varsin alhainen ja transienttivaste kohtalaisen nopea <50µs. Tässä mallissa on myös Sense toiminto jolla kompensoidaan kaapeleiden jännitehäviöt (siihen pisteeseen saakka johon Sense johtimet on kytketty)  kuormituksen vaihdellessa. Erittäin tärkeä ominaisuus suurta tarkkuutta vaativissa sovelluksissa joissa syötettävän laitteen kuormituksen vaidellessa tulee saada tarkkaa jännitettä.

SPD1305X on yksilähtöinen säädettävä ohjelmoitava high-precision laboratoriovirtalähde jonka maksimi teho 150W.
Lähtö on luonnollisesti runkoon nähden täysin kelluva ja laite on lineraarisesti reguloitu.
Jännitealue 0 - 30V ja virta alue 0 - 5A. Asetteluresoluutio 1mV ja 1mA.
Laitteen rippeli on varsin alhainen ja transienttivaste kohtalaisen nopea <50µs. Tässä mallissa on myös Sense toiminto jolla kompensoidaan kaapeleiden jännitehäviöt (siihen pisteeseen saakka johon Sense johtimet on kytketty)  kuormituksen vaihdellessa. Erittäin tärkeä ominaisuus suurta tarkkuutta vaativissa sovelluksissa joissa syötettävän laitteen kuormituksen vaidellessa tulee saada tarkkaa jännitettä.
