Oskilloskooppi
- SDS1104X-U

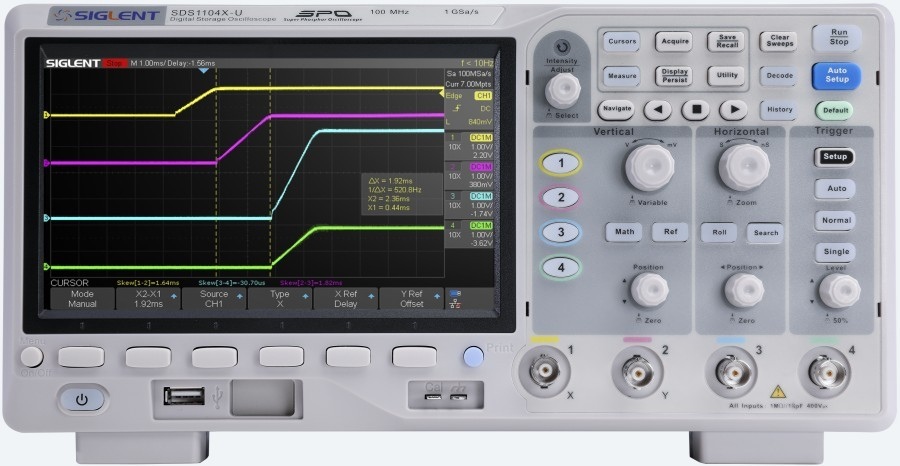

Siglent SDS1104X-U  on 100MHz
4-kanavainen max 1Gsa/s  digitaalinen oskilloskooppi.
Siglent ei ole halvin. Siglent
kilpailee laadulla ja
ominaisuuksilla joita usein löytyy vasta paljon kalliimmista oskilloskoopeista.
SDS1104X-U on Siglentin edullisin
4-kanavainen digitaalinen oskilloskooppi.
Kestää myös vertailun samassa hintaluokassa oleviin kilpailijoihin ja jättää ne
taakseen monissa ominaisuuksissa.
Tässä U sarjassa on ainostaan tämä yksi malli,
100MHz, max 1GSa/s, max 14M.
Joitain ensimmäisiä testejäni ja
havaintojani.
1GSa/s, 14M* muisti yhdelle kanavalle, 500MSa/s, 7M kahdelle kanavalle ja
250MSa/s ja 7M kaikille kanaville kun kanavia on käytössä 3 tai 4. Tarkkuus, triggaukset,
historia sekä nopea sekvenssitallennus ovat ennallaan. FFT maksimi pituus on
128k joka on edelleen paljon mutta kahdeksas osa X-E mallista jossa 1024k. Kanavien maksimi herkkyys on 1mV/div. Vertikaali
skaala on 1mV - 10V/div  ja aika skaala 2ns - 100s/div.
*Historia sekä nopea sekvenssitallennus voi käyttää
enemmän muistia asetuksista riippuen, mutta 1 "vaakapyyhkäisy" ei koskaan voi
olla pidempi kuin mainittu muistin max pituus.

Ulkoisesti nopeasti katsoen skooppi ei poikkea
SDS1000X-E malleista. Köyttölogiikka on myös sama. Poissa on SBus väylä MSO/LA
optiolle. Takaa on poissa muun muassa toinen USB Host portti jollainen on nyt
vain edessä.  Takana on: 1x USB Device, 1x LAN, 1x Pass/Fail - Trigger Out
Edullisuus ei merkitse sitä että sen HW on jotenkin
tehty yleisesti halvemmalla/heikommin. Hintaa on pudotettu karsimalla pois joitain
SDS1104X-E toimintoja ja ominaaisuuksia joita kaikki
eivät tarvitse lainkaan. Samoin signaalin käsittelyyn liittyvää
prosessointitehoa on voitu laskea (lyhyempi FFT, vain yksi ADC jne).  EI laskettu
valmistuslaatua EI ole laskettu.  Tämä on valmistettu 100MHz
oskilloskoopiksi kun taas X-E mallin rauta on valmistettu 200MHz dual ADC
malliksi.
Siglentin lyhyt SDS1104X-U esittelyviedo. (mp4 n.179M)
Aukeaa uuteen ikkunaan.

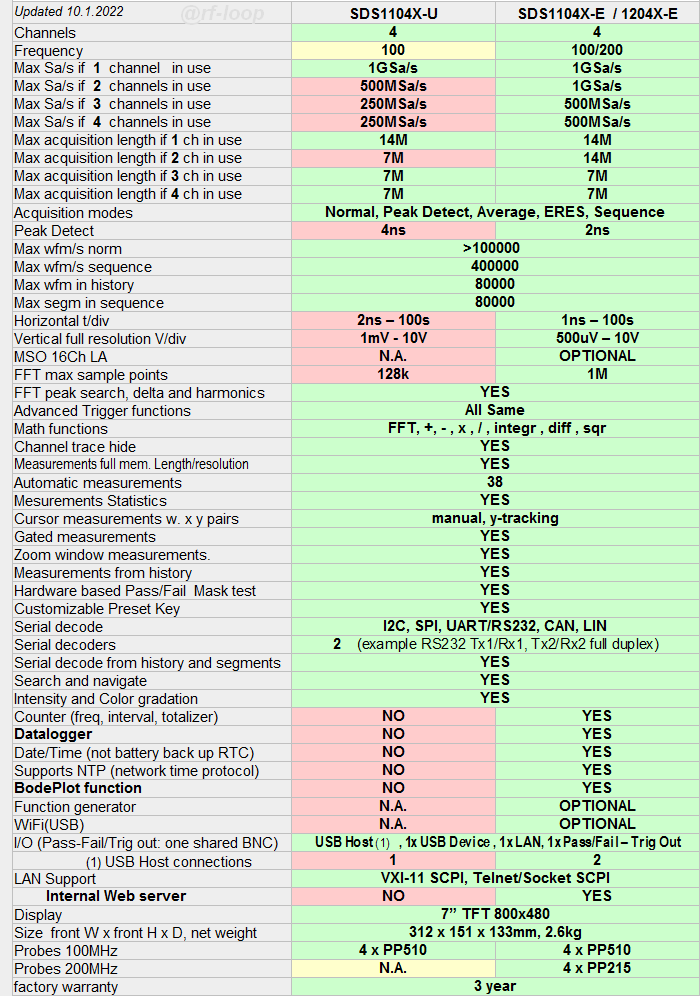

SDS1000X-U 4-kanavaisten
mallien joitain vahvoja ominaisuuksia. Kun nämä kaikki ovat yhdessä
oskilloskoopissa on vaikeaa löytää kilpailijaa mikäli pysytään samassa
hintaluokassa.  Huomaa kuitenkin että ero SDS1104X-E mallin hintaan
ei ole prosentuaalisesti kamalan suuri. X-U hinta on karkeasti noin 20% X-E
mallia matalampi.
Tietenkin oskilloskoopin ominaisuuskien mukainen valinta, kuten kaikki muutkin
valinnat, pitää pisteyttää
juuri niiden
omien tarpeiden mukaan. Ikävä kyllä siihen ei pelkkä datalehden vertailu riitä
juuri alkua pidemmälle. Minusta myös vertailu esim vuosia sitten markkinoille
tulleeseen Rigol DS1054Z malliin on suorastaan aika epätasaväkinen vaikka aivan
pääpiirteissä jotain samaa onkin. Ikääntyneessä Rigolissa yksinkertaisesti ei
ole prosessointiresursseja toteuttaa asioita jotka sitä vaatii. Sitähän on myös
Rigol itse peitellyt hämärtämällä monia yksityiskohtia. Esim 5mV/div todellinen
suurin täyden resoluutioen herkkyys ei juuri Rigolin papereissa esiinny, samoin
muutama muukin "pikkujuttu".
Kanavamäärä, näytön koko ja samplenopeus toki on sama.
Tässä on sensijaan moniahyvinkin hienostuneita toimintoja joita on voitu
toteuttaa koska prosessointitehoa on valtavasti enemmän jota toki on sitten myös
toiminnoissa "kulutettu" paljon enemmän.

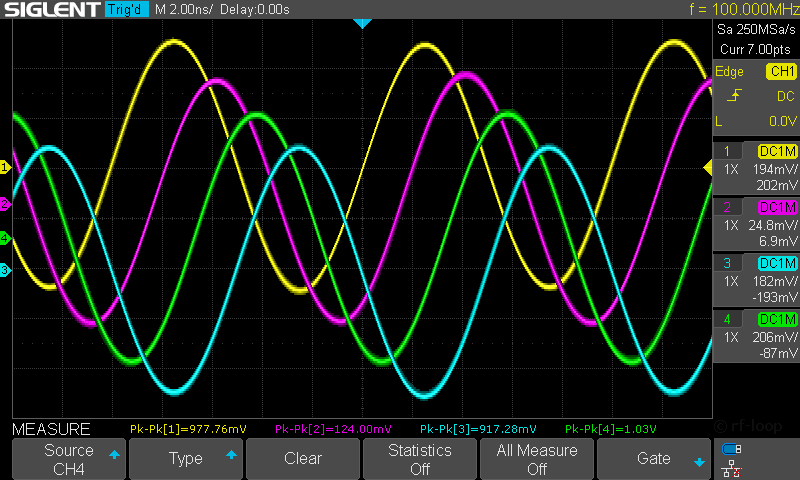

Kuvassa yksinkertaisesti 4 kpl eri tasoisia 100MHz siniaaltoja hiukan
vaihessiirrossa toisiinsa nähden.
Kun tässä mallissa kaikki 4 kanavaa samaan aikaan käytössä on maksimi
näytenopeus 250MSa/s.
250MSa/s näytenopeudella ollaan hyvin äärirajalla. Tällöin fNyquist
on 125MHz ja yleisesti jonkinlaisena rajana siniaallon selvittämiseen pidetään 0.8x fNyquist
taajuutta joka on juuri tässä tuo 100MHz jolloin Sin(x)/x interpolaatio juuri
sen vielä selvittää sillä tavalla kun se reaaliaikaskoopissa tulee tapahtua.
Kun näissä yhteyksissä puhutaan taajuuksista tarkoitetaan
siniaaltoja. Jos jokin taajuus menee yli törmätään teoriankin mukaisiin alias
ongelmiin, riippumatta oskilloskoopin valmistajasta.
Katso asiasta tarkemmin.
Joitain pääpiirteitä
 * 100 MHz kaistaleveys
 * Näytemuistin pituus max 14Mpts
(3)
 * Reaaliaikainen näytenopeus max 1 GSa/s
(3)
 * Uusin SPO teknologia. SPO tarkoittaa Super Phosphor
Oscilloscope, monet valmistajat käyttävät nimeä DPO.
 * Jopa 100,000 wfm/s (normaali tilassa)
(1a)
 * Jopa 400,000 wfm/s (sequence tallennus tilassa) (vastaa "segmented
memory" tallennusta) (1b)

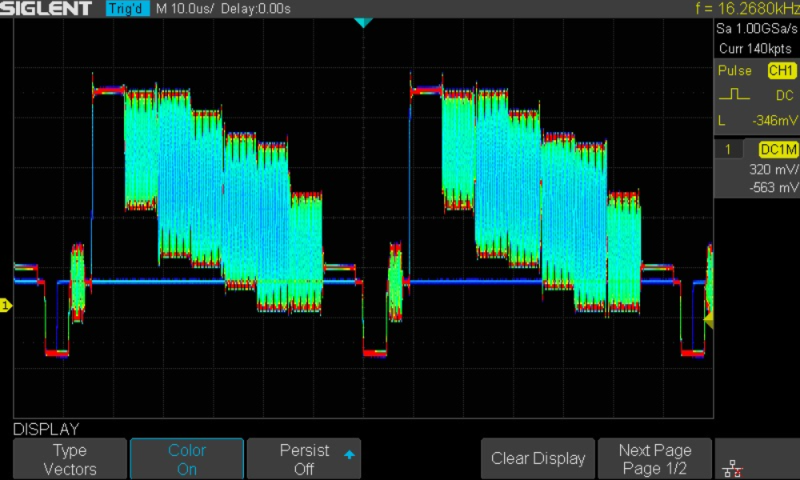

 * Jopa 256 tason kirkkausgradientti ja värigradientti näyttömuodot
 * Täysdigitaalinen triggausjärjestelmä, Erittäin tarkka ja hyvin alhainen
triggausjitteri, < 100ps.
 * Triggaustoimintoja: Edge, Slope, Pulse Width, Window, Runt, Interval,
Time out (Dropout), Pattern
 * Sarjaliikenne triggaukset ja sarjaliikenne
dekoodaukset vakiona (ei ole optio)
        - tukee protokollia IIC, SPI, UART,
CAN, LIN. (2)
 * Video triggaukset, tukee myös HDTV
 * 10 pikapainikkeella valittavaa toimintoa: Auto Setup, Default, Cursors,
Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print
 * Nopea segmentti tallennus (Sequence), maksimi segmenttien määrä voi olla
jopa  80 000, riippuen aika skaalasta, segmentin pituudesta ja muista
asetuksista.
 * Automaattisia mittaustoimintoja 38 ja mukana myös mittausten tilastot,
mittaukset zoom ikkunassa, gated mittaukset, matematiikka, historia ja
referenssi toiminnot.
 * Historia tallennus aina taustalla. Tallettaa puskuriin jopa max 80 000
viimeistä "vaakapyyhkäisyä" analogoiskooppien termein ilmaistuna.
       - tässä
tietenkin määrään vaikuttaa vallitseva yhden "pyyhkäisyn" muistin pituus joka
voi vaihdella sekä monet muut asetukset.
        - tästä on numeroarvoja tarkemmin on
kerrottu oskilloskooppi tietoa osassa
tätä
asiaa käsittelevässä kohdassa. Hyvin samanlainen kuin SDS1104X-E
mallissa.

 * 128 kpts FFT, jossa automaattiset peak markkerit ja kursorimittaukset.
 * Matematiikkatoiminnot (FFT, +, -, x, /, integrointi, differentiaali,
neliöjuuri)
 *  7" TFT LCD näyttö, 800x480 pixeliä.
(1b)
- Max jopa yli 400kwfm/s sekvenssitallennus.
   Sekvenssissä voi olla jopa max 80000 segmenttiä (1-4kanavaa
käytössä)
   Sekvenssin aikana näyttöä ei päivitetä. Kun koko sekvenssi on
tallennettu, prosessoidaan näyttö.

 Tästä
lisää Historia ja Segment asiaa käsittelevällä sivulla oskilloskooppitietoa osassa.
(1a)
- Normaalitilassa vallitsevalla nopeudella aina taustalla
toimiva historiatallennus max jopa 80000 viimeistä wfm.
    - Erittäin harvinainen ja todella hyödyllinen ominaisuus monessa erilaisessa
tilanteessa. Katso yllä 1b kohdan linkki
(2)
 - Sarjaliikenne dekoodaus aina vakiona (I2C, UART/RS232, SPI, CAN, LIN)
    Käytössä on 2 dekooderia samanaikaisesti. Full duplex.
    Esim UART: Decoder 1: Rx, Tx ja Decoder 2: Rx, Tx (kaikki nuo
siis yhtaikaa, eli neljä datalinjaa)
    Esim SPI: Decoder 1: MOSI, MISO ja Decoder 2: MOSI, MISO (*)
    Dekoodaa esim UART myös muistista eikä vain live streamista.
Koskee myös ns historia bufferia.
      (*) samanaikainen käyttö pelkillä analogisilla
tulokanavilla rajoittettua koska 4 tuloa ei riitä kaikkeen
           vaikka olisi
yhteinen kellosignaali ja CS olisi overtime pohjainen.

 Sarjaliikenne
dekoodaus koko muistin pituus.
Sarjaliikenne dekoodauksen käyttöesimerkki.
(3)
 - 1GSa/s ADC ja 14M muisti on jaettu kanavien
kesken.
     Kun kanavia on samaan aikaan käytössä 2 on kanavaa
kohden max 500MSa/s ja max 7M
     Kun kanavia on samaan aikaan käytössä 3 tai 4 on
kanavaa kohden max 250MSa/s ja max 3,5M

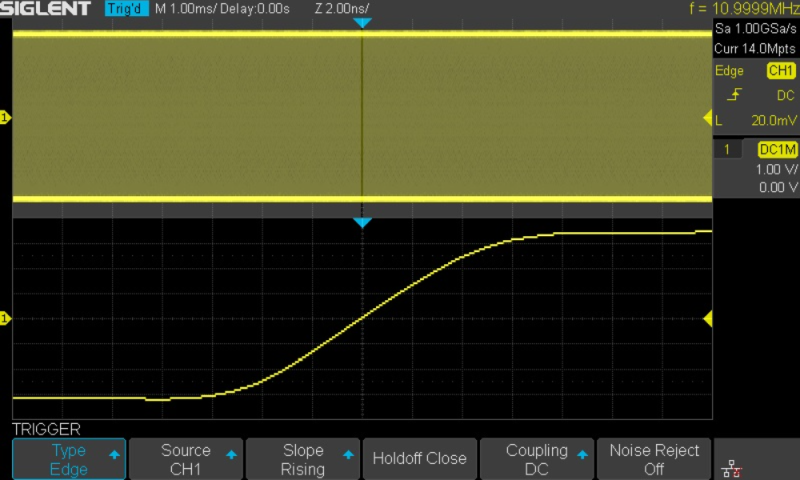

- SDS1000X-U käyttää automaattisissa mittauksissa koko vallitsevaa wfm
datapituutta desimoimatta sitä toisin kuin useissa oskilloskoopeissa.
     Täyden Jopa 1ns resoluution automaattiset mittaukset
1ms/div horisontaalisella nopeudella (14M muisti) ovat ainutlaatuista tässä
hintaluokassa.
Laitteen mukana tulee 4 kpl 100MHz mittapäitä mallia PP510, 100MHz, joissa 1x/10x
valinta.
(Huom. Kuten kaikissa 1x/10x valintaisissa probeissa 1x ei ole täydelle
kaistaleveydelle vaan jää johonkin yleensä 4 - 10MHz välille. Se ei ole suinkaan
ain ahaitta, sitä voi myös hyödyntää! LPF. Se plus skoopin 20M LPF yhdessä antaa
varsin hyvän suodatuksen silloin kun ylempiä taajuuksia ei tarvita tai haluta. )

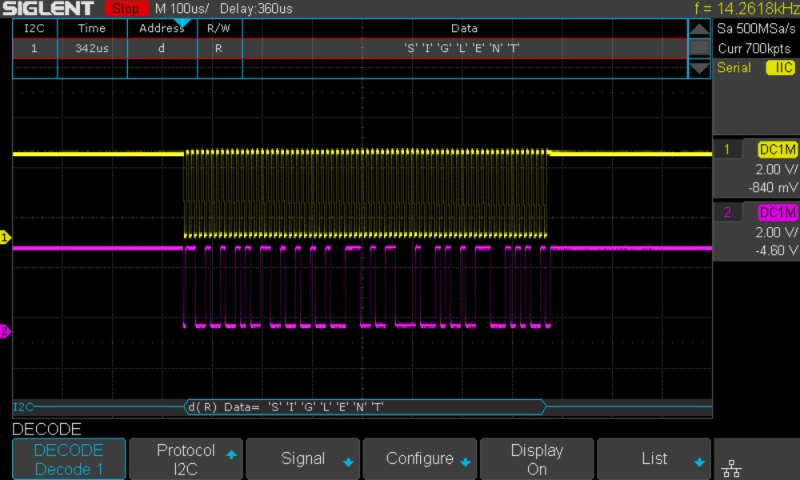

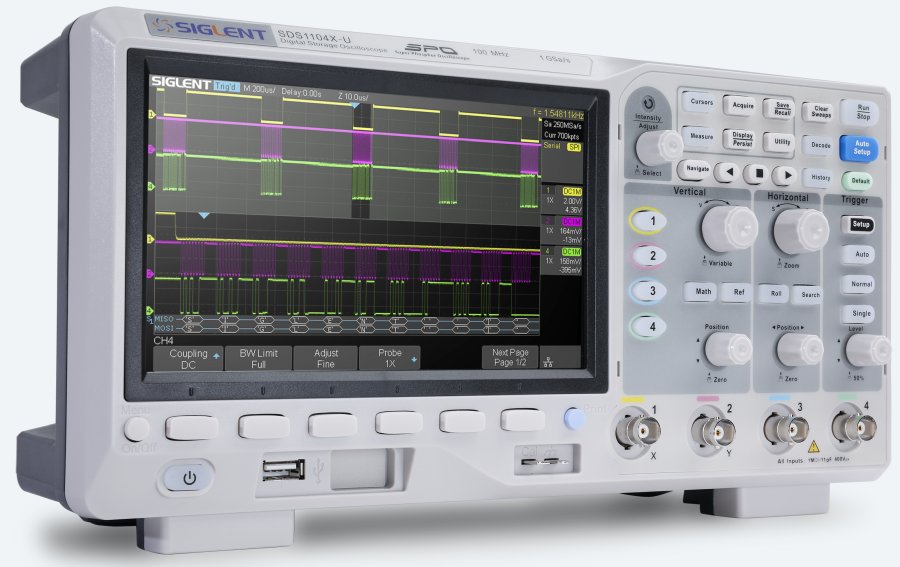

Yllä dekoodaus. Skooppi dekoodaa koko muistin
pituudelta joka Siglenteissä on nykyisin aina kuvaruudun leveys, olkoot muistin
pituus sitten 1k tai 1M tai jotain muuta.
Kuvassa koko muistista on zoomattu alaikkunaan osa muistista jolloin sen osan
dekoodaus  mahtuu näytettäväksi. Toki tulos voidaan myös näyttää taulukossa
joka avautuu ikkunaan vasemmalla haluttaessa. Siinä on selattavissa koko muistin
pituus. Dekooderin data taulukossa kunkin position aika esitetään suhteessa
triggauskohtaan. Sarjaliikenne triggaukset sekä Dekoodaus on samanlainen kuin X-E
mallissa. Dekoodereita on kaksi eli fullduplex pelaa kuten X-E sarjassa. Hyvin
pitkässä dekoodattavassa datassa saattaa kuitenkin tulla vastaan dekoodauksen
maksimi tavumäärä joka on erilainen eri protokollilla. Siitä on lisää tuolla
oskilloskooppitieto osastossa sivulla joka käsittelee dekoodausta.
Samoin erittäin monipuoliset mittaus ja triggaustoiminnot ovat samat kuin X-E 4
kanavaisissa, mukaan lukien tavalliset kursorimittaukset sekä tracking kursorit.
Samoin Gated mittaukset sisältyvät mittaustoimintoihin ja luonnollisesti
mittaustulosten tilastot kuten min max keskiarvo ja Sd. Mittaukset tukevat myös
luonnollisesti zoom ikkunaa.

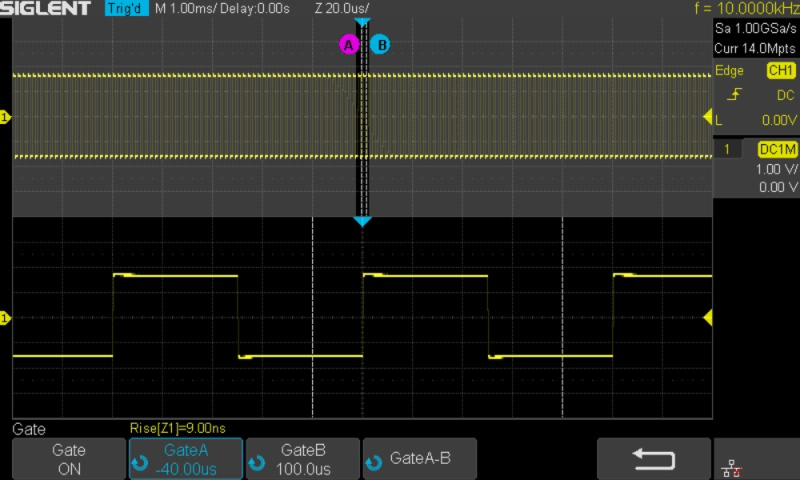

Gated mittaukset tarkoittavat että käyttäjä voi määrittää aikaikkunan leveyden
ja sijainnin jonka sisältä automaattiset mittaukset tehdään. Tämän portin (gate)
rajat asetetaan erillisillä gate kursoreilla A ja B ja tällöin siis mittauksissa
ei huomioida tapahtumia sen ulkopuolella.
FFT maksimi pituus tässä mallissa on 128k eli 131072pts.
Muilta osin toiminnallisesti sama.

SDS1000X-E Malliin nähden FFT max pituus on pienempi.
X-E mallin 1M  sijaan tässä on 128k (131072pts), siis 1/8 osa.

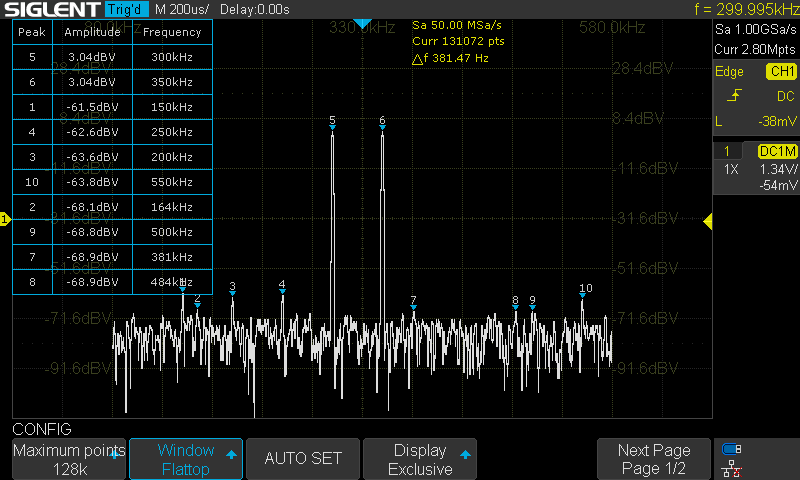

Ylläolevassa kuvassa 50MSa/s (50MHz) näytetaajuudella FFT alue on 0 - 25MHz.
Kuten aina FFT toiminnossa taajuusalue on 0Hz  -  näytetaajuus/2
Δf kuvassa 381,47Hz tarkoittaa samaa kuin yhden FFT bin väli. Kuvassa on
kuitenkin taajuusalueena 500kHz. Voi päätellä että zoomattu on aika tavalla eli
50 kertainen zoomaus taajuusasteikolla.
Saman olisi voinut tehdä
näytenopeudella 2MSa/s jolloin taajuusalue kokonaisuudessaan olisi ollut 1MHz ja
silloin df olisi ollut 15,26Hz.
Voi helposti päätellä että esimerkiksi perinteisten 500kHz luokkaa olevien
välitaajuusasteiden ja fillttereiden alueelle riittää yllin kyllin resoluutiota
edelleen.
Jotta ei tule vääriä luuloja pitää muistaa kuitenkin että tällainen FFT ei ole
nopea silloin kun halutaan enemmän resoluutiota ja kyseessä matalahkot
taajuudet. Miksi.
Menemättä tarkkoihin numeroarvoihin. Kun esimerkiksi edelleen halutaan maksimi
FFT pituus ja matala näytenopeus jotta sitä resoluutiota on matalahkolle
taajuudelle niin silloin joudutaan laskemaan t/div asetusta ja valitsemaan
sopiva muistin pituuden rajaus. FFT "takana" toimii siis normaali oskilloskooppi
koko ajan. Jos vaikkapa t/div olisi 50ms/div olisi koko yksi pyyhkäisy 700ms.
Sen päälle tulee vielä jokin aika ennen kuin uusi pyyhkäisy voidaan tehdä koska
on myös päivitettavä näyttä ja laskettava FFT.
Yllä olevan kuvan tilanteessa oskilloskoopin t/div on 200us/div joten pelkkä
oskilloskoopin vaakapyyhkäisy on 2,8ms eli huomattavasti edellistä "hahmotelmaa"
nopeampi.
Parhaaseen tulokseen pääsee kun oppii optimoimaan neljän muuttujan kesken: FFT
pituuden, oskilloskoopin muistin pituuden ja t/div ja FFT zoom kerron (tai FFT
näytön alku ja loppu taajuus)  osalta optimaalisen yhdistelmän siihen
tarkoitukseen johon sitä kulloinkin käyttää - se vaatii harjoittelua jonkunkin
verran. Lisäksi nuo eivät ole aivan vapaavalintaisia.

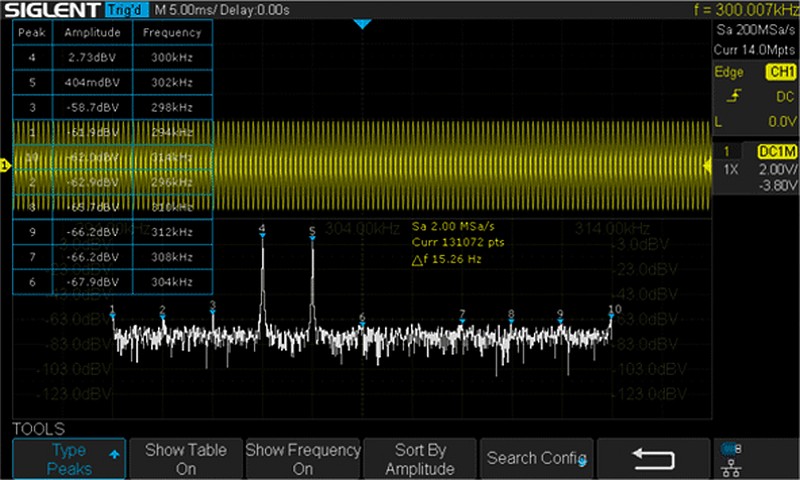

Seuraavassa kuvassa edelleen sama FFT pituus
mutta nyt 2MSa/s jolloin Δf on 15,26Hz

Tuossa nyt jo alkaa erottelukykyä jollain Blackman
ikkunalla olla reilusti alle 100Hz. Kun vielä tiputtaa
näytenopeuden puoleen ollaan 0 - 500kHz alueella joka sopii monille
välitaajuus filttereille niin öytyy riittävä resoluttio niidenkin
jonkunasteiseen tutkimiseen jotain signaaligenistä ja AM mod. käyttäen
esimerkiksi. Tapoja on tietenkin monia.
Mikäli ajatellaan tätä hintaluokkaa ja esimerkiksi yhtä samassa hintaluokassa
olevaa jo kauan markkinoilla ollutta jossain määrin vastaavaa niin sen nimi on
tietenkin Rigol DS1054Z ilman kahta sanaa. Pääpiirteissään sama konsepti. 4
kanavaa. 1kpl 1GSa/s ADC jaettuna kaikille kanaville. 1 muisti 12M jaettuna
samoin. Tosin se on muuttunut, nykyisin 24M muistioptio tulee siihen aina
oletusarvona joten sanotaan suoraan sen olevan max 24M kun puhutaan yhden
vaakapyyhkäisyn maksimi pituudesta.
Koska tuossa yllä on FFT niin mainitaanpa siitä. Kyseisessä Rigolissa FFT pituus
on 1200pts normaalitilassa. Sitten on ns memory tila jossa manuaali väittää
pituudeksi max 16kpts. Tuosta 16k määrästä esiintyy epäilyjä koska kaikki ei
aivan sille näytä. Kuitenkin Rigolin teksti 16k ja minulla ei ole kättäpidempää
sen kumoamiseen joten pidän sitä määränä. Minä en sen ohjekirjaa luettuani
ymmärtänyt millä tavalla se sitten käytännössä näyttää ja toimii. Rigol
omistajat ovat myös aika vaitonaisia kun yrittää kysyä. Enkä nyt ihmettelekään
sillä kuvaruutu siinä ei asiaa valaise lainkaan. Tosin eihän siinä ole kunnon
asteikkojakaan eikä paljon muutakaan.
Kun puhutaan tästä Siglentin oikeasti 128kpts  FFT:stä ja
sitten Rigol 1000Z mallin FFT:stä niin ne nyt vaan eivät ole
samalta planeetalta.
128k on edelleenkin paljon kun verrataan markkinoilla oleviin. Esim aika
kalliissakin Keysight malleissa se on 64k.
Toki nyt sitten monissa uusimmissa hiukan paremmissa malleissa alkaa olla 1M ja
2M.
FFT pituus on kuitenkin vain yksi seikka sen käyttökelpoisuuden osalta.
Siglentin tasoasteikot (Vertikaali) tuntuu olevan aika hyvin ruodussa samoin
zoomaus ominaisuudet ja piikkien markkerit jne. Jos historiamuistiin on kerätty
vaakapyyhkäisyjä voidaan niille myös tehdä FFT analyysi. Samoin kuin tietysti
muitakin toimia.
FFT toiminnoista lisää.

Sarjaliikenne dekoodaukset ovat vakiona.
Dekoodereita on kaksi full duplex dekooderia joita avoi käyttää
rinnakain. Ei tässä kuvassa. Mutta toki kaikissa sarjaliikenteissä ei ihan
kaikki ole mahdollista. Kahta SPI väylää ei ole. Esimerkiksi voi olla RS232
Rx Tx ja toinen RS232 ja sen Rx Tx tai vaikka kaksi I2C väylää tai vaikkapa yksi
RS232 (UART) Rx tx ja sitten yksi I2C jne.  UART  Rx ja Tx pitää oolla
samalla nopeudella. Mutta toisen dekooderin Rx ja Tx sensijaan voi olla eri
nopeudella. Dekoodereita on I2C, SPI, UART(RS232), CAN, LIN. Nämä ovat aina
vakiona.
Myös muistissa olevaa voidaan dekoodata pysäytystilassa, esimerkiksi
historiabufferistakin.

Gated sekä Zoom ikkunan mittaukset ovat
tietenkin käytetävissä. Gate rajat asetetaan Gate kursoreilla A ja B
jolloin mittauksissa huomioidaan vain niillä rajattu alue. Kun Gate kursorit
ovat niin lähekkäin ja sijainnissa jossa ne mahtuvat Zoom ikkunaan niiden
sijainnit näyettään myös siellä kuten kuvassa. Noiden lisäksi on erikseen
tavalliset mittaus kursorit eli niitä ei tässä varata Gate käyttöön kuten ehkä
joissain muissa oskilloskoopeissa. A ja B kursoreita ei voi asesttaa ristiin
vaan ne on aina oltava siten että A on B:n vasemmalla puolella (ajassa siis
ensin)

Normaalin kirkkausgradientin lisäksi tässäkin
mallissa on luonnollisesti värigradientti joka mahdollistaa joissain
tilanteissa nopean selkeän havainnoinnin koska harvemminkin esiintyvillä on
kuitenkin kirkkautta ja lisäksi vielä väriero auttaa havainnoinnissa. Punainen
kertoo että siinä peräkkäiset vaakapyyhkäisyt osuvat eniten - useimmin -
päällekkäin. Sininen taas on jokseenkin harvinainen esiintymä - siis yhdessä
kuvaframessa jossa wfm/s nopeudesta riippuen voi olla jopa tuhansia peräkkäisiä
vaakapyyhkäisyjä päälletysten (se juuri muodostaa sen kirkkaus tai
värigradientin)

Pitkä 14M muisti mahdollistaa hitaammillakin
pyyhkäisyajoilla, tässä 1ms/div, täyden 1GSa/s näytenopeuden. Yksi etu
on se että peak detect ei tarvita edes normaalissa matalallakaan taajuudella
tapahtuvassa AM modulaatiossa vaikka kantoaalto olisi skoopin täydellä
taajuudella tai reilusti ylikin. Aliasointia ei tapahdu tällöinkään.
Yläikkunassa voisi olla modulaativerhokäyrä vaikkapa 150Hz modulaatiolla ja
sitten zoom ikkunassa kauniisti vaikkapa 100MHz tai ylikin oleva kantoaalto. Eli
unohda kaikki mitä olet kokenut vanhanaikaisten digitaalisten oskilloskooppien kanssa.
Juuri yksinkertaisesti  - koeta poisoppia ne eli unohtaa.

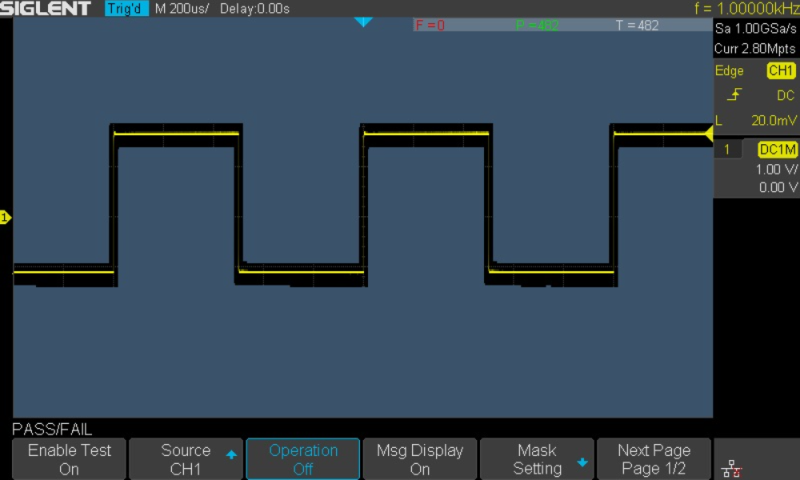

Maskitesti on aivan liian harvoin käytety
apulainen. Tietenkin ne on jäänyt hiukan vähille koska monesti ne ovat
olleet varsin hitaita kun softa sitten alkaa tutkia ja vertailla maskia ja
tracea. Siglentissä on rautatason maskitesti. Se ei hidasta skooppia lainkaan.
Se myös toimii sillä nopoeudela mikä on kulloinkin vallitseva nopeus ja myös sen
Pass/Fail lähtö takapanelissa on täyden nopeuden lähtö. Maksimissan siis samat
100000 vaakapyyhkäisyä sekunnissa voidaan ajaa tuon läpi.
Taannoin metsästin hyvin harvoin esiintyvää ilmiötä pulssigeneraattorissa. Se
jätti erittäin harvoin jonkin pulssin pois. Itseasiassa niin harvoin että oli
ainoastaan epäily että olisiko sittenkin sellainen mahdollista. Ja jos se
puuttuu miltä se kohta näyttää. Ohjelman tekijät väittivät että se ei ole
mahdollista lainkaan että puuttuisi.
Ajattelin kuitenkin tutkia ..jospa sittenkin... periaattella kun oikein muita
selityksiä ei tapahtuneille jutuille löytynyt. No signaali käyttään ja pulssia
ulos juuri niillä asetuksilla. Sitten skooppi seis ja siitä signaalista maski
antamalla sille vain raja arvot paljonko sen tracen ympärille jätetään ilmaa eli
missä rajat kulkee.
Homma käyntiin ja laskuri siinä laskee onnistuneet ja epäonnistuneet... tosin
määräsin sen pysähtymään virheestä jotta näen sen kohdan myös kuvana.
Jätin yöksi päälle kun illan aikana ei esiintynyt. No aamulla oli skoopilla
kerrottavaa. Siinä se seisoi ruudulla ja naappasin kuvan ja lähetin
ohjelmoijille muyutaman muun lisäkuvan kerä... nimittäin ajoin myös vuorokauden
tilaston montako virhettä ja montako onnistunutta. Dokumentit eteenpäin ja nyt
oli dataa,  tutkivat ja löysivätkin bugipaholaisen joka tietyissä
ajallisissa yhteensattumissa häiritsi jotain toista lohkoa...  Voisi
leikillisesti sanoa "Skooppi tienasi hintansa kerrasta". Se oli toki eri skooppi
mutta sama toiminto samoin speksein kuin tässä mallissa.
Toistuvasti törmään väitteisiin tai epäilyihin että digitaalisilla
oskilloskoopeilla esimerkiksi AM moduloidun signaalin näyttö triggaamalla
moduloivaan taajuuteen olisi jollain tavalla hankalaa tai peräti lähes
mahdotonta. Ei ole. Vanhanajan digiskoopien kanssa saattoi olla hankaluuksia
johtuen näytemuistin pituudesta sekä usein aika kehnoistakin triggaustavoista
sekä hitaudesta.  No sitten moni on myös hiukan modernimpien digiskoopien
kanssa touhunnut ja alkanut onnistua.
Olen kuitenkin ihmetellyt usden sitä että lähes kaikkialla keskustelupalstoilla
kun vähemmän kokeneilla on hankaluuksia trigata siihen moduloivaan
audiotaajuuteen siitä kanavasta jossa se AM moduloitu radiotaajuinen signaali
on. Se yleinen ohje on... säädä trigger "hold off" aika riittävän pitkäksi.
Nykyaikaisessa digiskoopissa on paljon muitakin triggaustapoja kuin vanhoissa
analogiskoopeissa joissa sitten sen reunatriggauksen lisäksi oli trigger holdoff
säätä. Toki se on digiskoopissakin monesti hyödyllinen. Mutta AM triggauksessa
se on kehno. Kun moduloiva taajus muuttuu on kohta taas säädettävä hold off
aikaa... jatkuvaa säätämistä ja tuskailua.
Tässä on menetelmä joka kunnon skoopissa toimii kuin junan ve... paitsi ei
nekään aina enää nykyisin joten mistäpä uusi lentävä lause.

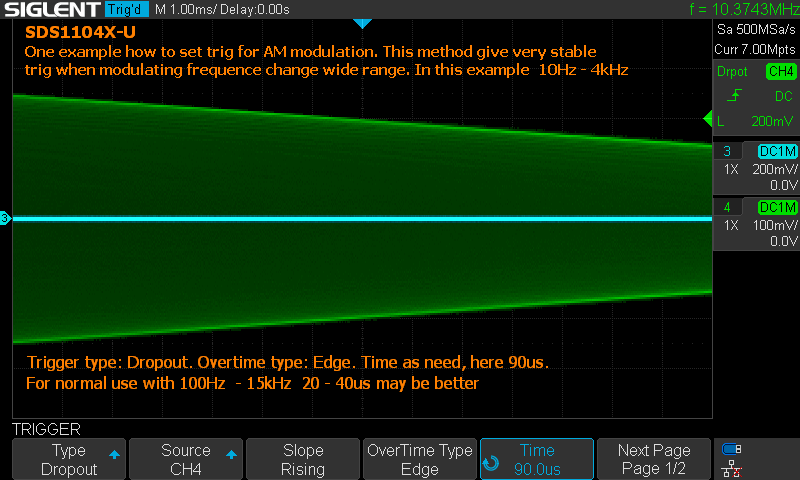

Seuraavassa kuvassa on käytössä hiukan edistyksellisempi tapa.
Nimittäin Drop out. Kun kantoaallon triggauskynnykselle nousevat reunat loppuvat
otetaan aikaa ja määräajan kuluttua tuotetaan trig. Tämä on pelkkää herkkua ja
se on jokaisessa Siglentin X/X-E/X-U/Xplus oskilloskoopissa.
Kuvassa on säädetty skoopin käydessä moduloivaa taajuutta 10Hz - 4kHz. Tuo
hiukan epätasainen taajuuden muutos johtuu minun räpellyksistä koska se mikälie
genis jota käytin olosuhteiden pakosta oli tarkoitukseen todella hankala. Se
siis ei liity triggaukseen. Skooppi triggaa vakaasti, signaali pysyy siinä
trigattuna kuin kiveen hakattuna.
Tämä esimerkki triggaustoimintojen soveltamisesta on tehty SDS1104X-U käyttäen.
Huom tuo pätkä on reilut 8M.

Tuo 90us. Aika harvoin moduloidaan alle 20Hz tai jopa alle 10Hz... joten tuota
aikaa voi lyhentää ja näin myös toiminta laajenee sen ylärajan osalta.
RF signaalin, siis kantoaallon taajuus oli 21,2MHz. Huomaa että trigger counter
ei laske kuin osan koska osa jää alle trig tason.
Toisin kuin saman kaltainen SDS1004X-E  sarja tässä U sarjassa on yksi AD
muunnin jonka maksimi nopeus on 1Gsa/s.
Tällä nopeudella Nyquist raja on 500MHz. Käytännössä käyttökelpoinen taajuusalue
ulottuu noin 0,8x Nyquist rajaan saakka eli 400MHz.
Oskilloskoopin etuasteen kaistaleveys on nimellisesti 100MHz (-3dB). Kokemus on
osoittanut että ne on useinmiten 20 - 50% yli nimellisen suoraan tuloliittimeen
kokasiaalikaapelilla ja oikein impedanssi sovitettuna.
Kun käytössä on 2 kanavaa on näytenopeus 500Msa/s, vastaavasti Nyquist raja
250MHz ja käyttökelpoinen alue olisi vastaavasti 200MHz.
Kun käytössä on 3 tai 4 kanavaa on näytenopeus 250Msa/s jolloin Nyquist raja on
125MHz ja käyttökelpoinen alue vastaavasti 100MHz juuri ja juuri.
Mikäli tarpeesi on mainittuihin nähden hyvin kriittisillä rajoilla suosittelen
tarkemmin perehtymään asiaan tai vaikka kysymään.
On muistettava että näissä kohdin puhutaan nimenomaan siniaallosta.
Kanttiallonkin voi katsoa koostuvan joukosta siniaaltoja.
Mitä nopeampi nousu- ja tai laskureuna siinä on sitä korkeampia
taajuskomponentteja eli siniaaltoja se sisältää.
Lisäksi on syytä ymmärtää että 100MHz tarkoittaa -3dB rajaa. Skooppi näkee
paljon suurempiakin taajuuksia mutta edelleen enemmän vaimentuneena.
Yleensä tuo -3dB raja on käytännössä jonkin verran ylempänä kuin nimellinen 100MHz.
Pikavertailu SDS1000X-U sekä SDS1000X-E mallien välillä.


Taulukkoa korjattu muistin osalta. Kun 3 tai 4 kanavaa yhtaikaa käytössä maksimi on 7M kanavaa kohti eikä 3,5M kuten jossain on aiemmin virheellisesti esitetty. Olen varmistanut tiedon myös itse kyseisen skoopin kanssa.
Vertailussa ei ole lueteltu kaikkia ominaisuuksia. Esim
mittaukset ja triggaukset ovat samoja ja niitä on paljon. Merkittävät eroavuudet olen
pyrkinyt löytämään mahdollisimman tarkoin, nuo punaiset. Jos joku havaitsee
niissä oikean asiavirheen pyydän ilmoittamaan ja korjaan.
Samoin lähes kaikki normaalit käytettävät toiminnot. Erikoistoiminnot kuten
Optiot: MSO(LA), USB WiFi, BodePlot, FG ovat poissa. Samoin Web serveri. Ja
sitten tuo 500uV on poissa samoin kuin AD muuntimen ja muistin osalta karsittu
samaan kuin useissa edullisissa oskilloskoopeissa on. Sensijaan erittäin
hyödylliset sekvenssitallennus sekä jatkuva historiabufferi ovat kaikki samaa.
Käyttäliittumä, UI on sama. Kuvaruutu on saman kokoinen  ja sama laatu.
Koska minulla ei ole tällä hetkellä käytettävissä ko. mallia en voi toistaiseksi
ainakaan tehdä sen osalta lisää erilaisia testejä. Kaikki täällä olevat
testeihini perustuvat on tehty silloin kun olin Kiinassa 2019 - 2021.
Edellämainitun osalta kannattaa perehtyä asiaan ja jotain perustietoa siihen
löytyy:
Oskilloskoopin valinnasta: Kaistaleveys ja näytteenottonopeus
(samplenopeus) ym.
Datalehdet ja muuta mallikohtaista materiaalia.
SDS1104X-U    Datalehti
(X-U malli, versio E01A) pdf.)
Huom: Datalehdessä E01A on virhe. Peak detect
virheellisesti 2ns.
Oikea on 4ns.
SDS1104X-U    User Manual
  (versio UM0101E-E05A)
Huom! Uusi manuaali on yhteinen sekä SDS1000X-E että X-U
malleille. Huomaa erot.
SDS1104X-U    Quick
Start Guide (versio QS0101E-E05A)
Huom!
Uusi pikaopas on yhteinen sekä SDS1000X-E että X-U
malleille. Huomaa erot.
Tarkasta aina tarvittaessa uusimmat versiot valmistajan sivuilta koska täällä
saattaa ajoittain jäädä vanhat versiot jakoon. Kaikkia manuaaleja datalehtia ja
muuta on niin paljon ettei aina aika riitä jatkuvasti seuraamaan mikä niistä on
uudistunut.
Niihin on vaikea linkittää koska niiden tarkat osoitteet saattavat ajoittain
muuttua kun Siglent päivittää sivujaan ja dokumentteja.
Kulloinkin viimeisimmät julkaistut materiaalit löytyvät nykyisin erittäin
helposti
Siglentin nykyisiltä EU alueen uudistetuilta sivuilta.
Sarjaliikenteen dekoodauksesta sekä
sarjaliikenne triggauksesta yleisellä tasolla
lisää digitaalista triggausjärjestelmää
käsittelevässä osassa..

--»  Ylös
--»  Oskilloskoopit
--»  Etusivulle - Home
